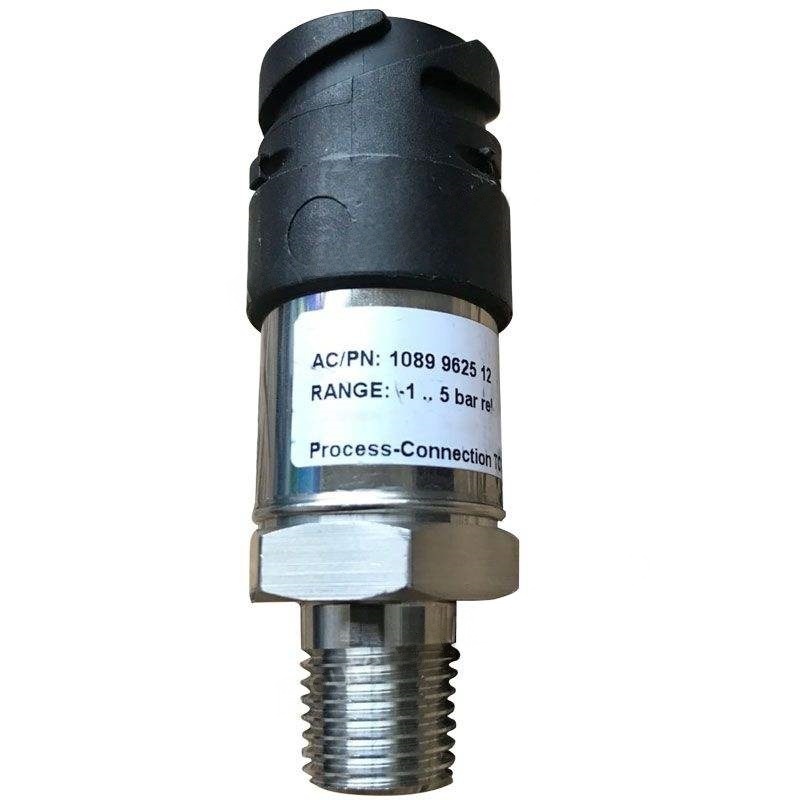

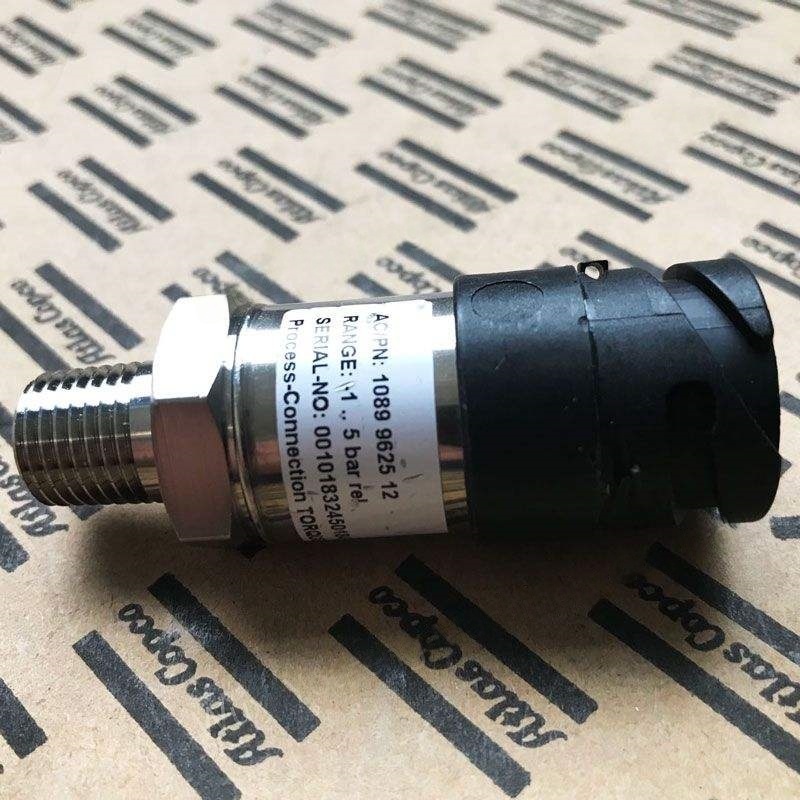

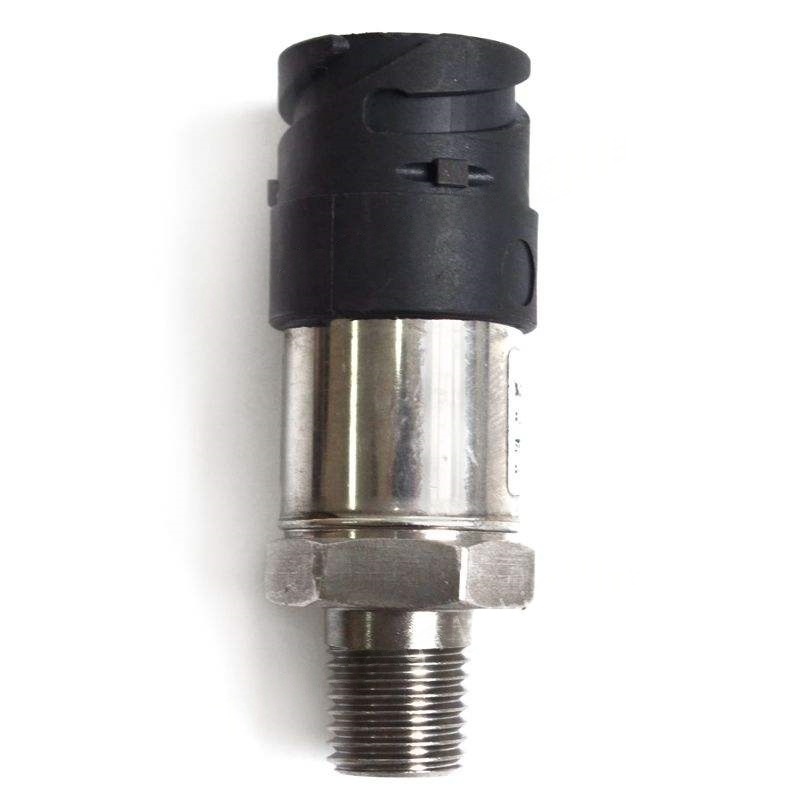

1089962512 Atlas Copco Sensor Press Bahagian

I. Prinsip Kerja

Operasi sensor tekanan adalah berdasarkan penukaran kesan fizikal. Terdapat tiga jenis biasa:

Kesan piezoresistif: Nilai rintangan bahan semikonduktor (seperti silikon) berubah apabila tertakluk kepada tekanan. Perubahan rintangan ditukar menjadi isyarat voltan melalui jambatan wheatstone.

Kesan piezoelektrik: Kristal tertentu (seperti kuarza) menjana caj apabila tertakluk. Kuantiti caj diukur untuk secara tidak langsung memperoleh nilai tekanan.

Kesan kapasitif: Perubahan tekanan menyebabkan jarak antara plat kapasitor berubah, dengan itu menyebabkan perubahan nilai kapasitansi, yang kemudiannya ditukar menjadi isyarat elektrik.

Iii. Senario aplikasi teras

Kawalan Tekanan: Mengekalkan tekanan tangki penyimpanan dalam julat set (seperti 0.6 - 0.8 MPa), secara automatik memunggah apabila tekanan mencapai had atas, dan mulakan semula apabila ia jatuh di bawah had yang lebih rendah.

Perlindungan Keselamatan: Pantau tekanan ekzos. Apabila tekanan melebihi had, mencetuskan injap keselamatan atau penutupan kecemasan untuk mengelakkan risiko letupan.

Pengoptimuman Kecekapan Tenaga: Dengan memantau perbezaan tekanan antara salur masuk dan keluar, hitung nisbah mampatan, dan laraskan kuasa motor untuk mencapai pemuliharaan tenaga.

Diagnosis kesalahan: turun naik tekanan yang tidak normal (seperti penurunan tekanan secara tiba -tiba) boleh menunjukkan kebocoran atau kegagalan injap.

Iv. Parameter utama untuk pemilihan

Julat Pengukuran: Pilih berdasarkan tekanan kerja pemampat udara. Umumnya, ia adalah 1.5 - 2 kali tekanan kerja (contohnya, jika tekanan kerja adalah 0.8 MPa, pilih julat 0 - 1.6 MPa).

Gred ketepatan: Gred perindustrian biasanya menggunakan ± 0.5% FS, manakala peralatan makmal atau perubatan memerlukan ± 0.1% FS atau ke atas.

Isyarat output: Biasanya 4 - 20mA (anti -interference yang kuat, sesuai untuk penghantaran jarak jauh), 0 - 10V (keserasian yang baik).

Bahan Antara Muka: Untuk persekitaran yang mengakis, pilih bahan antara muka keluli tahan karat atau seramik.

Gred Perlindungan: Pilih IP65 atau gred perlindungan yang lebih tinggi untuk persekitaran lembap atau berdebu.

V. Petua pemasangan dan penyelenggaraan

Lokasi Pemasangan:

Elakkan memasang di kawasan dengan getaran yang tinggi (seperti berhampiran motor), dan tambah peranti penyerap kejutan.

Pastikan antara muka tekanan secara menegak ke bawah untuk mengelakkan air kondensat daripada memasuki dalaman sensor.

Tempoh Penentukuran: Adalah disyorkan untuk menentukur sekali setahun. Untuk aplikasi ketepatan tinggi, ditentukur setiap enam bulan.

Penyelesaian Masalah:

Tiada output isyarat: Periksa sama ada bekalan kuasa dan pendawaian longgar, dan jika sensor dibakar.

Turun naik nilai output yang besar: Ia mungkin disebabkan oleh getaran saluran paip, denyutan sederhana, atau penuaan sensor.

Drift Zero: Kalibrasi semula atau ganti sensor.

Vi. Kes permohonan biasa

Kes 1: Pemampat udara kilang kerap bermula dan berhenti. Dengan memantau dengan sensor tekanan, didapati bahawa tekanan tangki penyimpanan terlalu banyak. Selepas menyesuaikan kedudukan pemasangan sensor dan mengoptimumkan parameter PID, frekuensi permulaan berhenti sebanyak 30%, memanjangkan jangka hayat peralatan.

Kes 2: Pemampat udara perubatan menggunakan sensor piezoresistif (± 0.05% Fs) untuk memastikan tekanan output stabil pada 0.3 - 0.4 MPa, memenuhi keperluan ketat peranti perubatan.

VII. Trend masa depan

Pintar: Mengintegrasikan mikropemproses, menyokong komunikasi digital (seperti Modbus) dan fungsi diagnosis diri.

Internet Perkara (IoT): Berhubung dengan platform awan untuk mencapai pemantauan jauh dan penyelenggaraan ramalan.

Penggunaan kuasa yang rendah: Gunakan teknologi MEMS untuk mengurangkan penggunaan kuasa, sesuai untuk peranti mudah alih berkuasa bateri.
