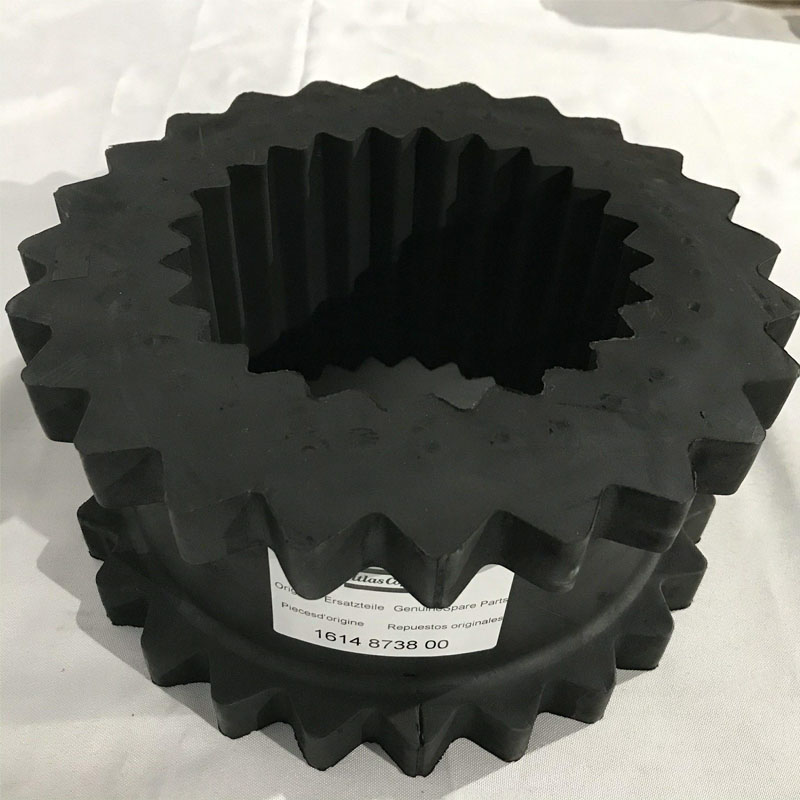

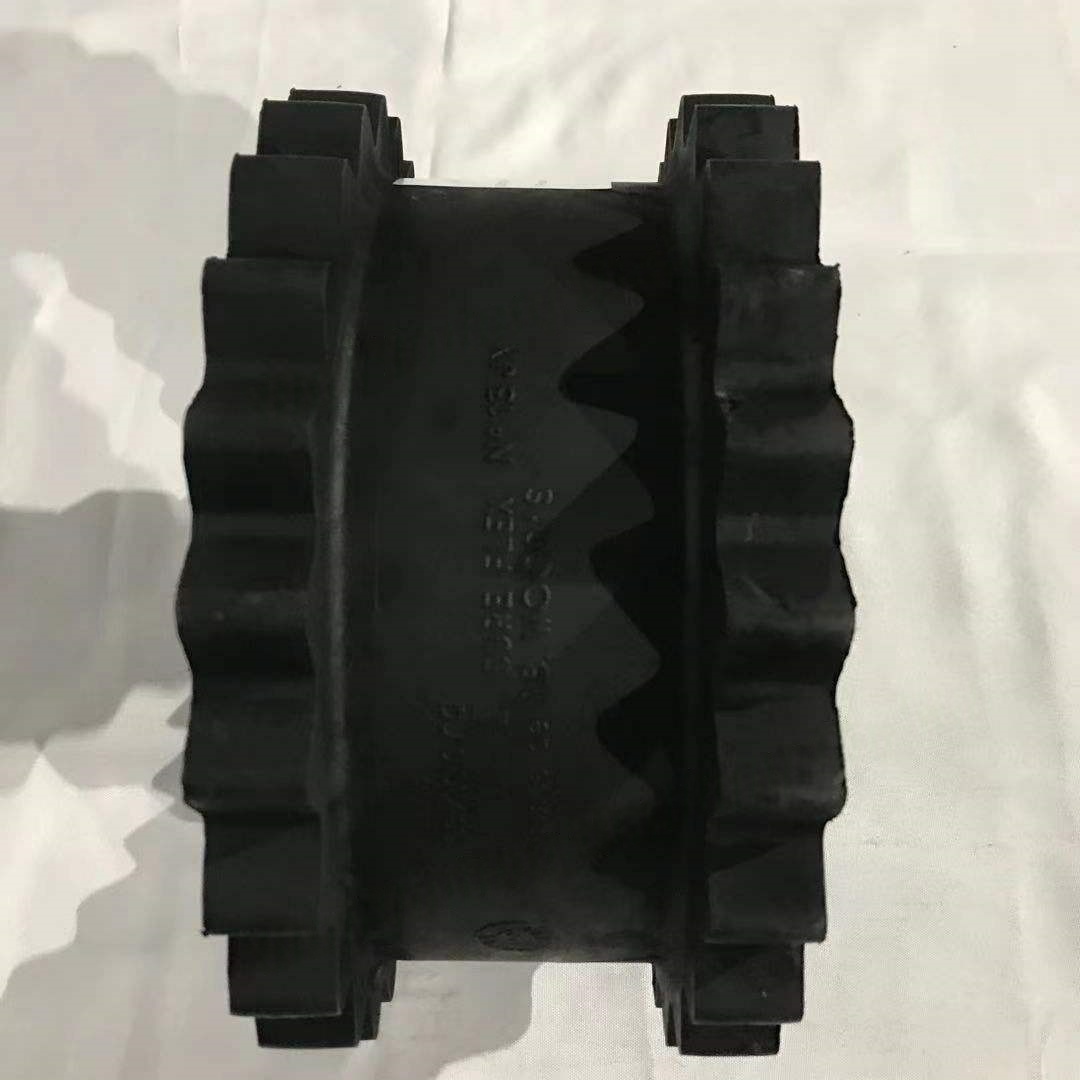

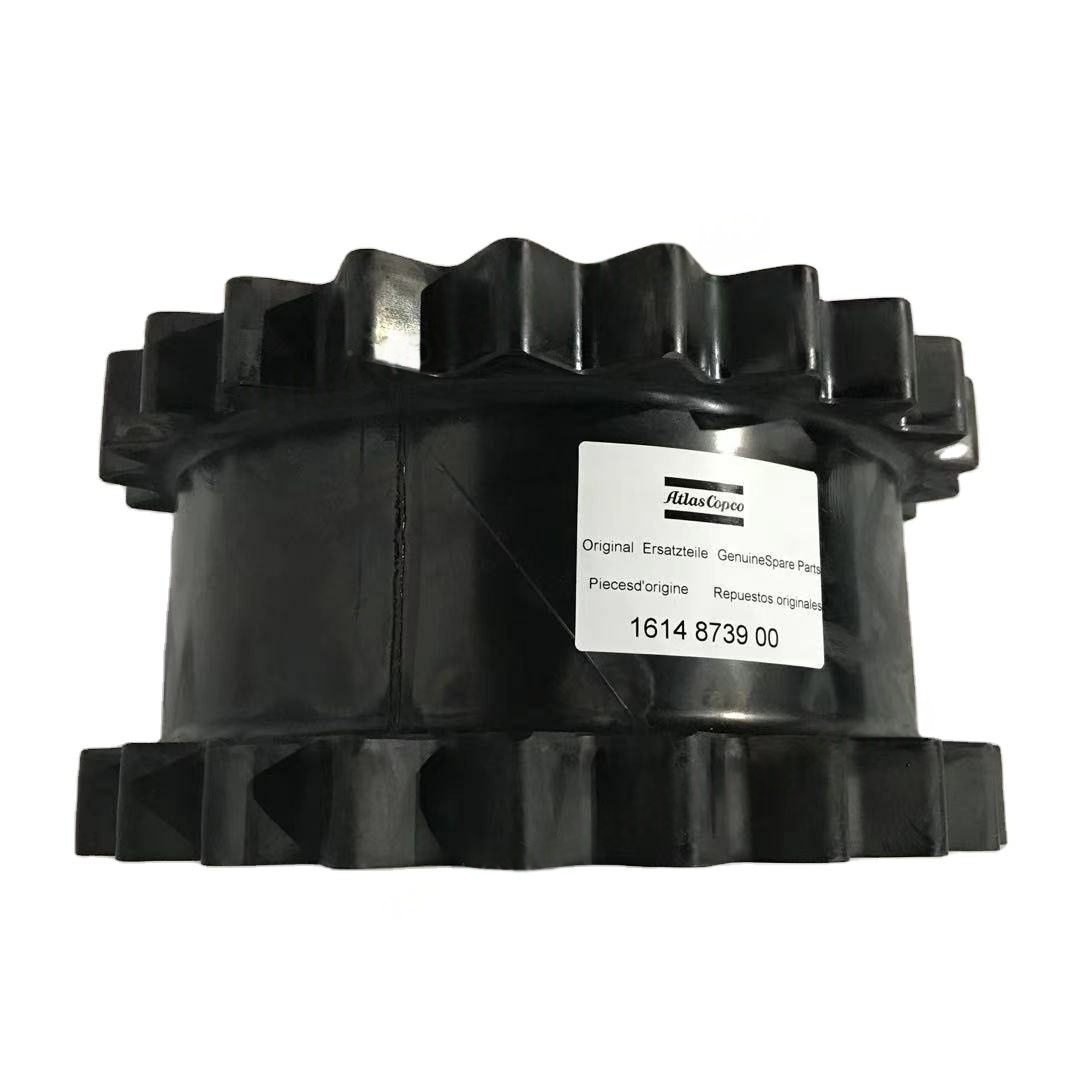

1614873900 Gear Flex Gandingan Elemen untuk Atlas Copco

Mengapa gandingan fleksibel gear pemampat udara pecah?

1. Pakai permukaan gigi (yang paling biasa)

Gejala: Ketebalan gigi berkurangan, kekasaran permukaan gigi meningkat, dan dalam kes-kes yang teruk, haus seperti langkah berlaku.

Sebab:

Pelinciran yang tidak mencukupi: Kuantiti minyak pelincir yang tidak mencukupi atau minyak berumur, mengakibatkan hubungan langsung dan geseran antara permukaan gigi.

Pencerobohan kekotoran: Kegagalan pengedap, habuk dan zarah logam memasuki antara gigi, menguatkan haus kasar.

Beban yang berlebihan: Tork sebenar melebihi nilai nilai gandingan, menyebabkan tekanan hubungan yang berlebihan pada permukaan gigi.

Offset melebihi standard: Misalignment kedua -dua aci (paksi / radial / sudut) menyebabkan pemuatan yang tidak sekata pada permukaan gigi, yang membawa kepada pemakaian tempatan yang semakin meningkat.

2. Perekatan permukaan gigi

Gejala: Logam pada permukaan gigi cair dan kimpalan disebabkan oleh suhu tinggi, membentuk alur.

Sebab:

Kelajuan tinggi dan beban berat: Geseran pada permukaan gigi menghasilkan haba pada kelajuan putaran yang tinggi, menyebabkan filem minyak pecah.

Kegagalan pelinciran: Kelikatan minyak pelincir yang tidak mencukupi atau prestasi anti-pelengkap yang lemah.

Mismatch bahan: Perbezaan kekerasan antara gigi dalaman dan luaran terlalu kecil (perbezaan ideal ialah HRC 5 - 10).

3. Bolt patah

Gejala: Menghubungkan bolt (terutamanya bolt lubang countersunk) mengalami keretakan keletihan.

Sebab:

Kekuatan pra-pengetatan yang tidak mencukupi: Kegagalan untuk mengetatkan mengikut tork yang ditentukan semasa pemasangan, menyebabkan bolt tertakluk kepada beban bergantian.

Kegagalan untuk mengendalikan longgar dalam masa: Getaran peralatan membawa kepada bolt melonggarkan, meningkatkan kepekatan tekanan.

Kecacatan bahan: Kekuatan tidak mencukupi bolt atau kehadiran retak dan kecacatan lain.

4. Penuaan dan kebocoran cincin pengedap

Gejala: Kebocoran minyak pelincir, kesan minyak yang kelihatan di luar gandingan.

Sebab:

Suhu Tinggi: Operasi jangka panjang dalam persekitaran suhu tinggi, cincin pengedap getah umur dan mengeras.

Kakisan kimia: Kakisan cincin pengedap oleh bahan tambahan minyak pelincir atau media alam sekitar (seperti gas berasid).

Pemasangan yang tidak betul: Cincin pengedap tercalar atau diputarbelitkan semasa pemasangan.

5. Keretakan keletihan

Gejala: Retak muncul pada lengan separa gandingan atau pertengahan, biasanya di akar gigi atau keyway.

Sebab:

Start-stop yang kerap: Stop-stop peralatan yang kerap menghasilkan beban kesan.

Resonans: Kekerapan semulajadi gandingan adalah dekat dengan kekerapan getaran peralatan, menyebabkan resonans.

Kecacatan bahan: Terdapat lubang udara, kemasukan sanga, dan lain -lain dalam pemutus, menjadi sumber retak.

Ii. Analisis kes

Kes 1: Pakai permukaan gigi yang berlebihan

Latar Belakang: Selepas satu tahun operasi, ketebalan gigi gandingan tumbuhan kimia meningkat sebanyak 20% (normal ≤ 10%).

Sebab:

Pemilihan minyak pelincir yang tidak betul (gred kelikatan yang terlalu rendah), tidak dapat membentuk filem minyak yang berkesan.

Tiada peranti penyingkiran habuk yang dipasang pada pengambilan udara, habuk memasuki bahagian dalam gandingan.

Kes 2: Kerosakan bolt menyebabkan penutupan mesin

Latar Belakang: Bolt gandingan pemampat udara di lombong tertentu memecahkan 3 kali secara berturut -turut, mengakibatkan kehilangan kira -kira 50,000 yuan setiap kali disebabkan oleh penutupan.

Sebab:

Semasa pemasangan, sepana tork tidak digunakan, dan daya pra-pengetatan tidak mencukupi (hanya mencapai 60% daripada nilai yang ditentukan).

Pemeriksaan biasa mengenai melonggarkan bolt tidak dijalankan, yang membawa kepada kerosakan keletihan.

Kes 3: Penuaan Cincin Pengedap dan Kebocoran Minyak

Latar Belakang: Gandingan pemampat udara dari kilang pencelupan tertentu telah diisi semula dengan minyak pelincir setiap minggu, tetapi masih sering mencetuskan penggera kekurangan minyak.

Sebab:

Peralatan ini telah beroperasi dalam persekitaran 80 ℃ untuk masa yang lama, dan cincin pengedap getah nitril telah berumur dan retak.

Minyak pelincir mengandungi bahan tambahan tekanan yang melampau, yang mempercepat kakisan getah.
