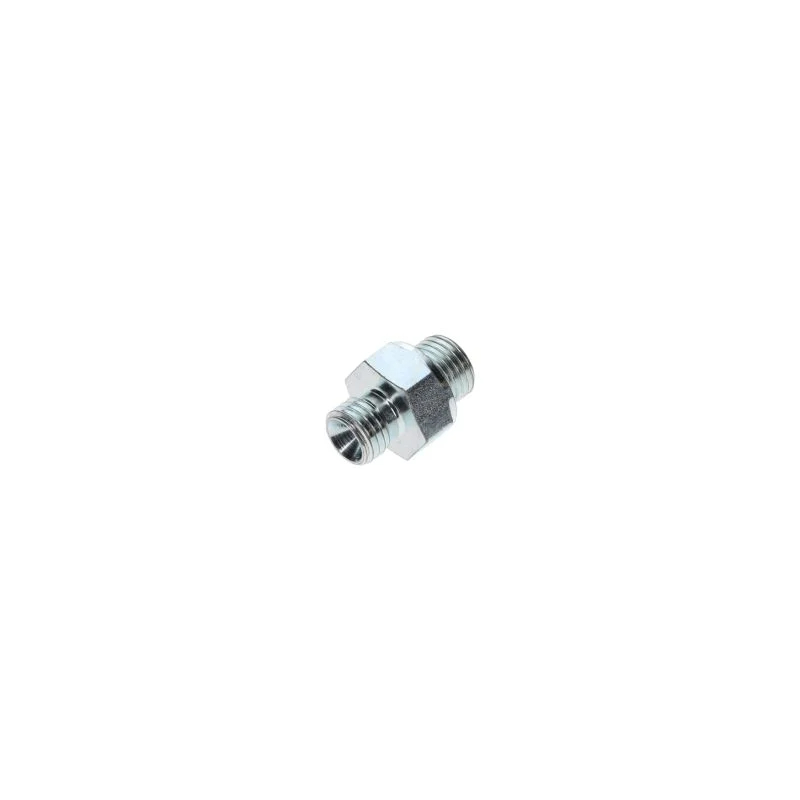

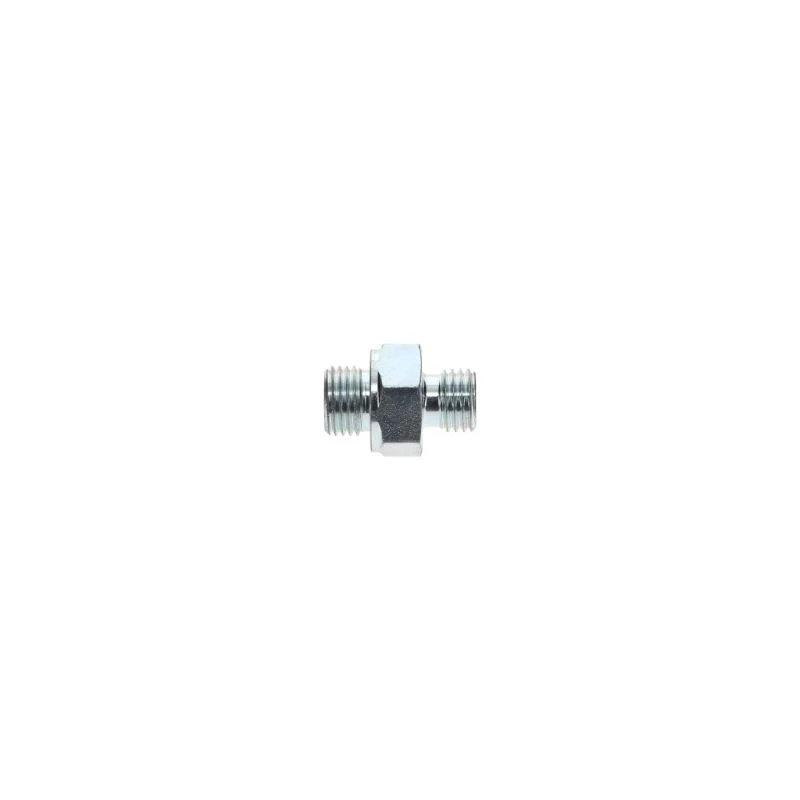

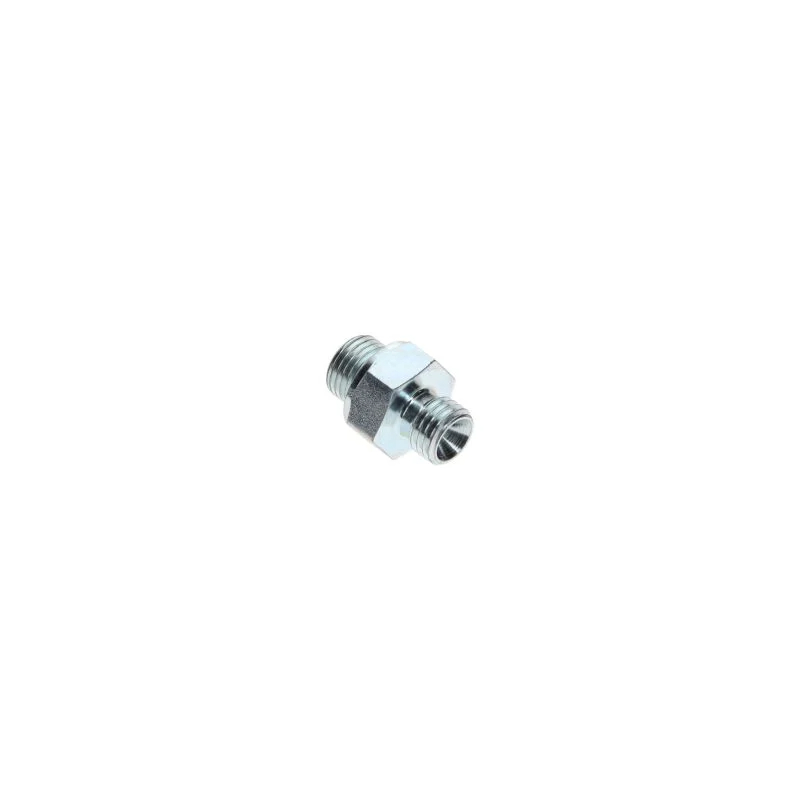

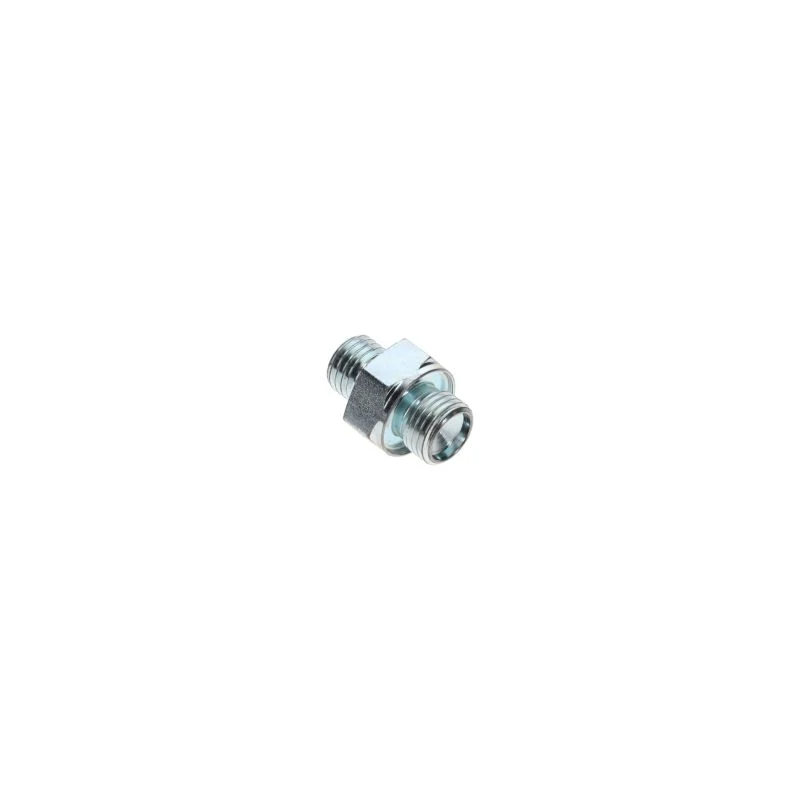

Asal 1622486700 Atlas Copco Nipple M12x1,5 x G1/4 untuk Pemampat Skru Suntikan Minyak

Atlas Copco Fastener

I. makna parameter asas

M12: Menunjukkan bahawa diameter nominal bolt adalah 12mm (diameter utama benang, yang merupakan diameter maksimum benang luar).

1.5: Menunjukkan bahawa padang adalah 1.5mm (jarak paksi antara dua benang bersebelahan), yang merupakan jenis yang baik (padang utama M12 ialah 1.75mm).

Ciri-ciri halus: Berbanding dengan benang kasar, M12 × 1.5 mempunyai lebih banyak gigi benang dan prestasi mengunci diri yang lebih baik, sesuai untuk senario yang memerlukan anti-loosening, pengedap, atau di mana ruang terhad (seperti sambungan komponen tekanan tinggi di pemampat udara untuk mengurangkan longgar yang disebabkan oleh getaran).

Ii. Bahan biasa dan gred kekuatan

Bolt pemampat udara perlu menahan getaran, perubahan suhu (dari suhu normal hingga ke atas 150 ℃), dan preload tertentu. Pemilihan bahan dan kekuatan adalah penting:

Bahan:

Keadaan normal: keluli rendah karbon (seperti Q235), keluli karbon sederhana (seperti 45 keluli), sesuai untuk kawasan tidak menghakis dan rendah.

Keadaan teruk (suhu tinggi, kelembapan, kabut minyak): keluli aloi (seperti 40CR, 35CRMO), kekuatan tinggi, rintangan keletihan; Keluli tahan karat (seperti 304, 316), tahan kakisan, sesuai untuk pemampat udara bebas minyak atau pemampat udara gred makanan.

Gred Kekuatan:

Contoh menandakan: gred 8.8, gred 10.9 (kepala bolt biasanya mempunyai tanda).

Maksudnya: Nombor sebelum titik perpuluhan × 100 adalah kekuatan tegangan (MPA), nombor selepas titik perpuluhan × 10 adalah nisbah hasil (kekuatan hasil / kekuatan tegangan).

8.8 Gred: Kekuatan tegangan 800mpa, kekuatan hasil 640mpa, sesuai untuk beban sederhana (seperti sambungan perumahan pemampat udara).

10.9 Gred: Kekuatan tegangan 1000MPa, kekuatan hasil 900mpa, sesuai untuk beban tinggi (seperti sambungan kepala silinder dan badan silinder pada kedudukan tekanan tinggi).

Iii. Jenis kepala dan kaedah anti-loosening

Jenis Kepala: Pilih berdasarkan ruang pemasangan dan keserasian alat:

Ketua Hexagon (yang paling biasa): Ketua Hexagon Luar (GB/T 5782 Benang penuh, benang separa GB/T 5783), sesuai untuk mengetatkan dengan sepana, digunakan secara meluas.

Kepala Hexagon Dalaman: Kepala adalah lubang heksagon dalaman, sesuai untuk kawasan dengan ruang sempit (seperti penetapan saluran paip dalaman pemampat udara), dengan tork pengetatan yang lebih besar.

Langkah-langkah anti-loosening: Semasa operasi pemampat udara, getaran adalah besar, tambahan anti-loosening diperlukan:

Washer Spring: Bergantung pada ubah bentuk elastik untuk menjana pramuat, mencegah melonggarkan (biasanya digunakan dalam keadaan mudah).

Kacang anti-loosening: dengan cincin nilon (kacang penguncian nilon) atau memasukkan logam, melalui daya geseran untuk mengelakkan melonggarkan, sesuai untuk kedudukan getaran frekuensi tinggi.

Pelekat Thread: Sapukan gam anaerobik (seperti Loctite 243) pada permukaan benang, selepas menyembuhkan, membentuk daya pelekat, anti-loosening yang boleh dilepaskan dan boleh dipercayai.
