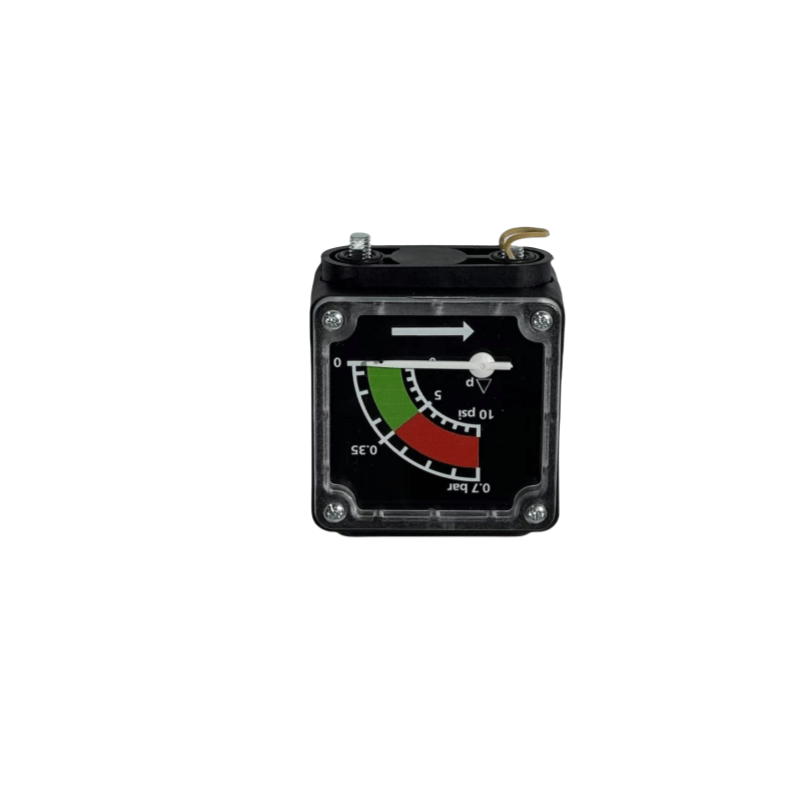

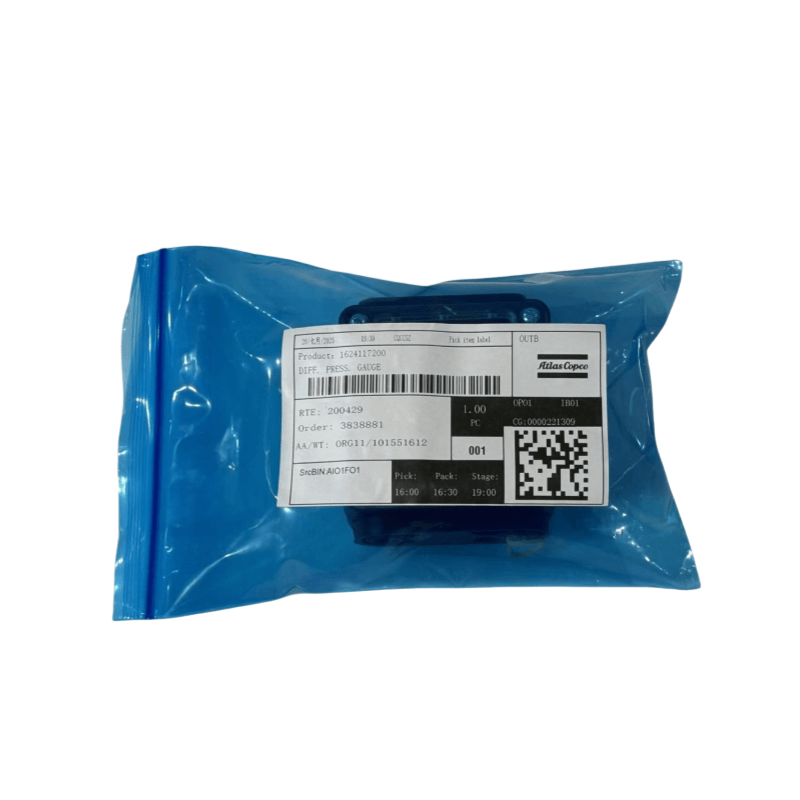

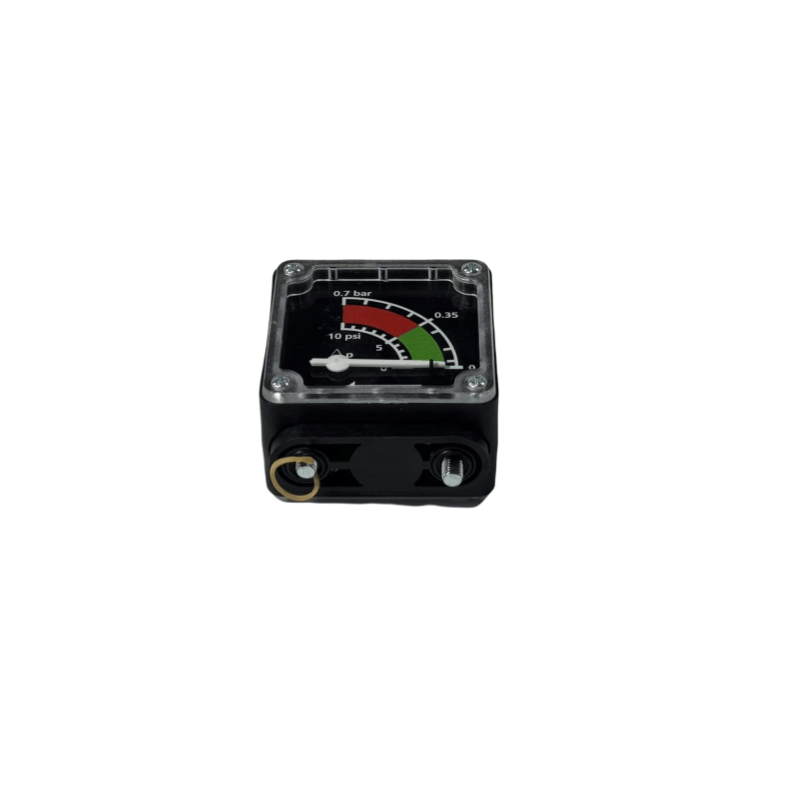

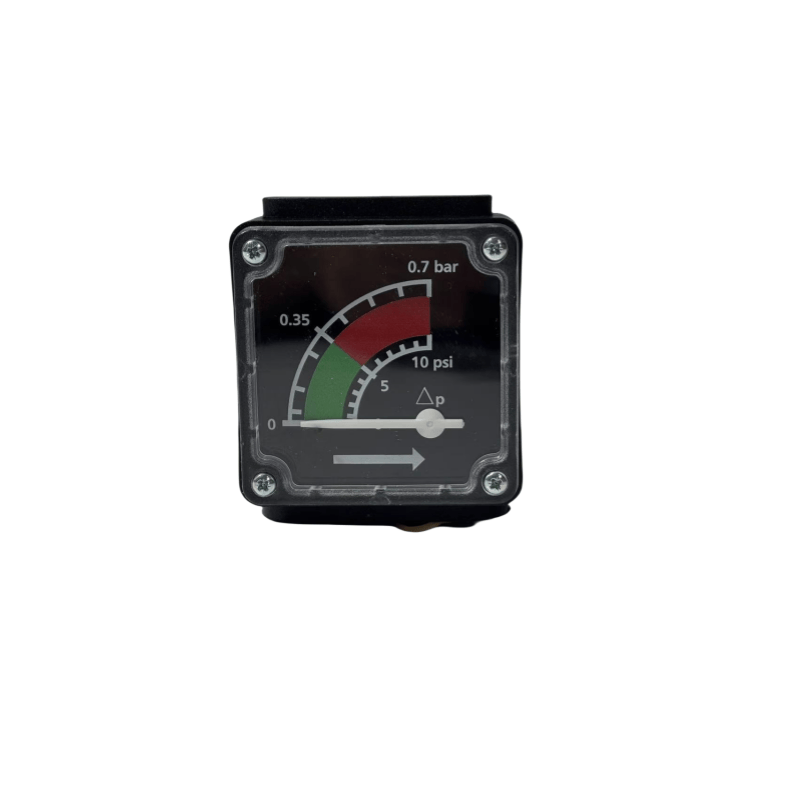

1624117200 Atlas Copco Diff Original. Tolok tekanan untuk pemampat skru suntikan minyak

I. Struktur Asas dan Prinsip Kerja Atlas Copco Air Compressor Toless Gauges

Komponen utama tolok tekanan pemampat udara termasuk elemen elastik (untuk tekanan penderiaan), mekanisme penghantaran (untuk menguatkan ubah bentuk), dan peranti petunjuk (untuk memaparkan bacaan):

Elemen elastik: Jenis yang paling biasa ialah tiub musim bunga (tiub logam berongga bengkok ke dalam bentuk C). Apabila udara termampat diperkenalkan ke dalam tiub, tiub musim bunga mengalami ubah bentuk elastik akibat tekanan dalaman, yang kemudiannya dihantar melalui rod penyambung ke mekanisme penghantaran.

Mekanisme penghantaran: terdiri daripada gear, tuas, dan lain -lain, ia menguatkan ubah bentuk kecil elemen elastik dan memacu penunjuk untuk berputar.

Peranti petunjuk: Skala dail dan penunjuk berfungsi bersama -sama untuk memaparkan nilai tekanan secara langsung (unit umum ialah MPA, Bar, atau PSI).

Ii. Jenis biasa dan senario aplikasi atlas copco udara pengukur tekanan pemampat

Berdasarkan prinsip dan struktur pengukuran, pemampat udara biasanya menggunakan alat pengukur tekanan jenis berikut:

Tolok tekanan jenis penunjuk biasa

Ciri -ciri: Struktur mudah, kos rendah, bacaan intuitif, sesuai untuk kebanyakan sistem pemampat udara (seperti tangki penyimpanan udara, pemantauan tekanan paip utama).

Gred ketepatan: Biasanya 1.6 gred (ralat yang dibenarkan ± 1.6%), memenuhi keperluan perindustrian umum; Untuk aplikasi yang tepat, gred 1.0 boleh dipilih.

Tolok tekanan seismik

Struktur: Kes ini dipenuhi dengan gliserol atau minyak silikon untuk menimbulkan kesan getaran pada penunjuk dan mencegah penunjuk jitter dan memakai komponen dalaman.

Senario aplikasi: pemampat udara mudah alih, pemampat udara jenis omboh (dengan getaran yang signifikan) atau sistem dengan turun naik tekanan yang kerap. Tolok tekanan hubungan elektrik

Fungsi: Sebagai tambahan kepada tekanan yang menunjukkan, ia boleh mengeluarkan isyarat elektrik apabila tekanan melebihi had pratetap (had atas dan bawah) dan 联动 mengawal permulaan dan menghentikan pemampat udara atau mencetuskan penggera (seperti menghentikan mesin untuk perlindungan apabila tekanan melebihi had atas).

Permohonan: Kawalan automatik sistem pemampat udara, mencapai peraturan tekanan automatik.

Tolok tekanan digital

Ciri -ciri: Tekanan yang diukur oleh sensor elektronik, yang dipaparkan dalam bentuk digital pada LCD, ketepatan tinggi (selalunya melebihi 0.5 gred), boleh dilengkapi dengan rakaman data dan fungsi komunikasi (seperti antara muka RS485).

Berkenaan: Sistem pemampat udara pintar atau situasi yang memerlukan kawalan tekanan yang tepat (seperti makmal, pembuatan ketepatan).

Iii. Parameter Teras dan Petua Pemilihan untuk Atlas Copco Air Compressor Tekanan Tolok Pengukuran Julat

Adalah perlu untuk menampung tekanan kerja sebenar pemampat udara (biasanya 0 ~ 1.6MPa, 0 ~ 2.5MPa), dan apabila memilih julat, ikuti prinsip bahawa "tekanan kerja harus antara 1/3 dan 2/3 dari julat" (contohnya, jika berada di atas. tahap ketepatan

Untuk keadaan kerja biasa, gred 1.6 cukup; Untuk pengukuran atau kawalan yang tepat, gred 0.4 atau 0.25 gred (dengan kesilapan yang lebih kecil) diperlukan. Spesifikasi antara muka

Antaramuka berulir biasanya M14 × 1.5, G1/4, NPT1/4, dan lain -lain, dan perlu memadankan antara muka saluran paip pemampat udara. Pemasangan boleh dilakukan melalui penukaran penyesuai.

Kesesuaian alam sekitar

Suhu: -40 ~ 70 ℃ (jenis standard), untuk persekitaran suhu tinggi, pilih model tahan suhu tinggi (seperti alat pengukur tahan kejutan yang penuh silikon).

Keserasian media: Apabila udara termampat mengandungi kabut minyak, pastikan komponen dalaman tolok adalah tahan minyak; Untuk pemampat udara tanpa minyak, pilih bahan keluli tahan karat (untuk rintangan kakisan).

Pemasangan dan Gunakan Spesifikasi untuk Atlas Copco Air Compressor Tekanan Tolok Lokasi Pemasangan

Ia harus dipasang dalam kedudukan yang mudah diperhatikan dan bebas getaran (seperti bahagian atas tangki penyimpanan udara, saluran paip pemampat udara), mengelakkan cahaya matahari langsung atau dekat dengan sumber haba (untuk mencegah suhu daripada mempengaruhi ketepatan).

Pemasangan mendatar atau menegak (mengikut arah yang ditunjukkan pada dail), dengan sudut kecenderungan tidak melebihi 30 °, jika tidak, ia akan menyebabkan kesilapan membaca.

Keperluan pemasangan

Pasang tiub penampan (seperti paip gegelung atau injap berhenti): untuk mengurangkan kesan denyutan tekanan pada teras tolok dan memanjangkan jangka hayatnya.

Gas ekzos Sebelum penggunaan awal: Apabila membuka injap, beroperasi perlahan -lahan untuk menunaikan air atau kekotoran kondensat dalam saluran paip untuk mengelakkan kerosakan pada komponen dalaman.

Penentukuran tetap

Mengikut keperluan pengukuran, penentukuran sekurang -kurangnya sekali setahun (dengan membandingkan dengan tolok tekanan standard), jika sisihan berlebihan, ia perlu dibaiki atau digantikan untuk memastikan pembacaan yang tepat (terutamanya untuk tolok tekanan dalam tangki penyimpanan yang berkaitan dengan keselamatan).
