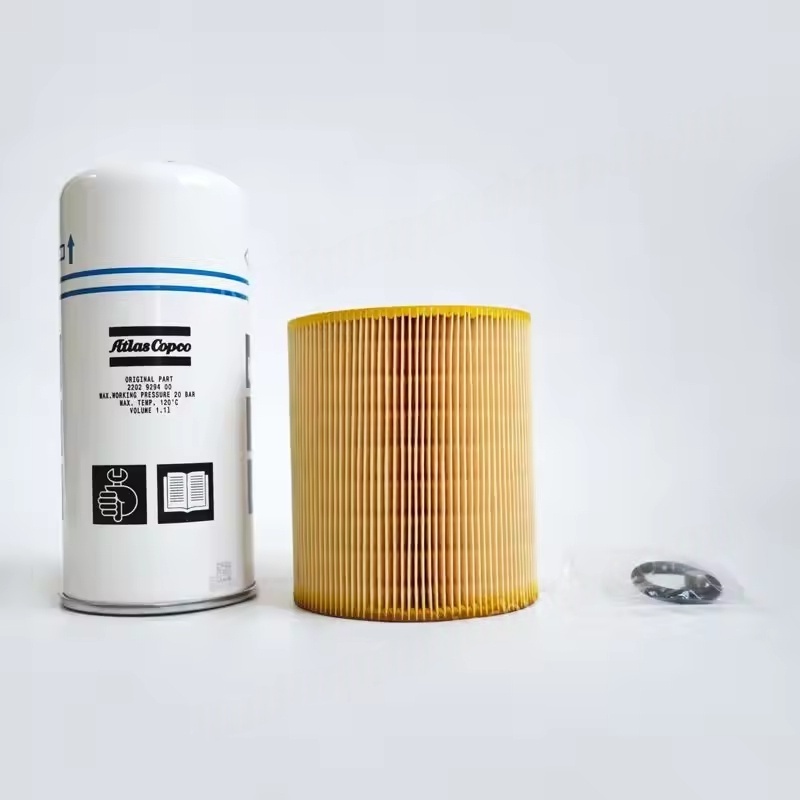

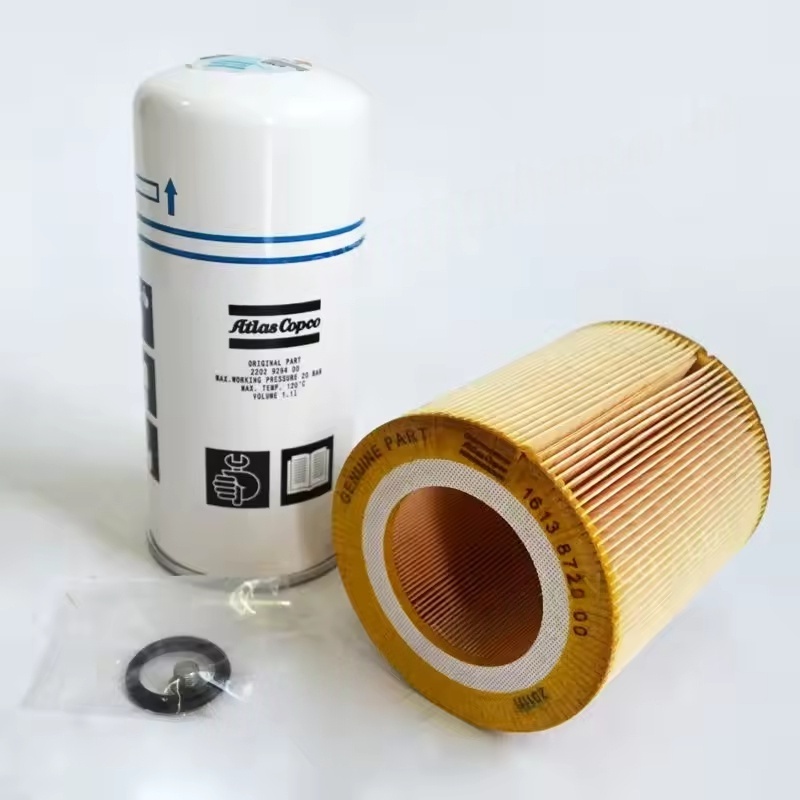

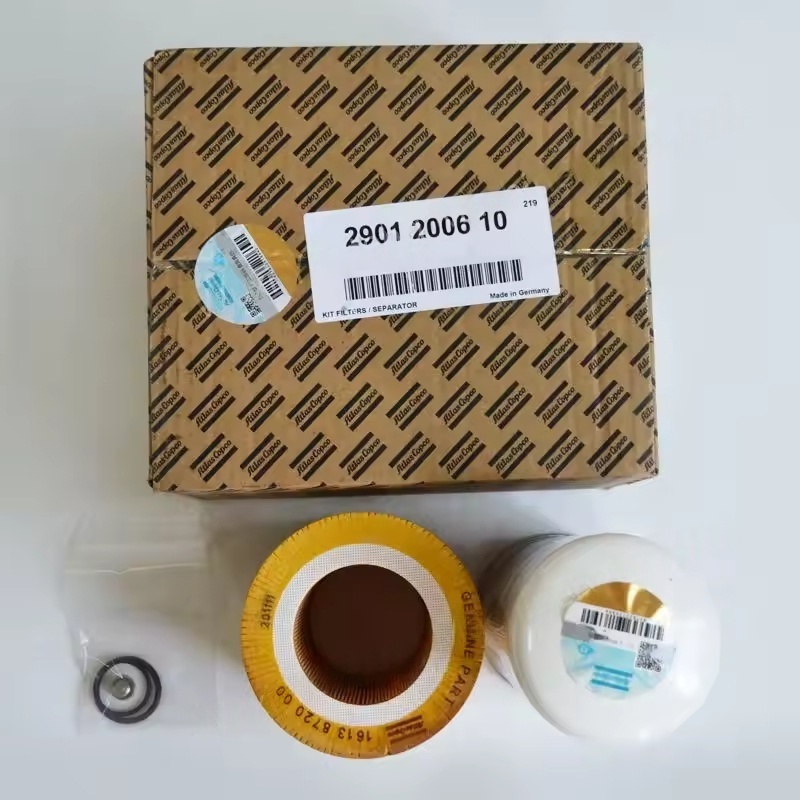

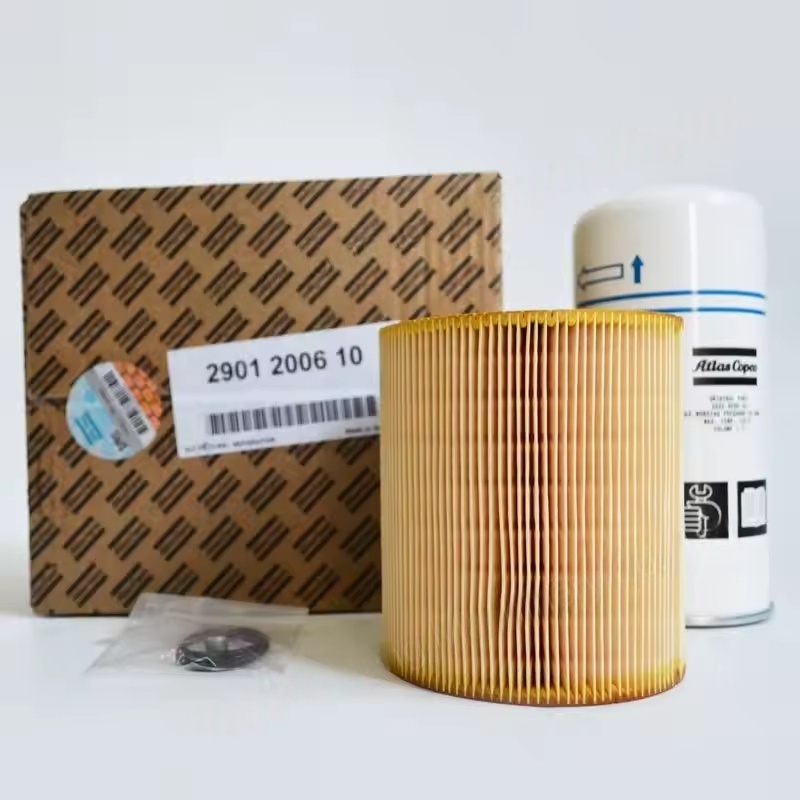

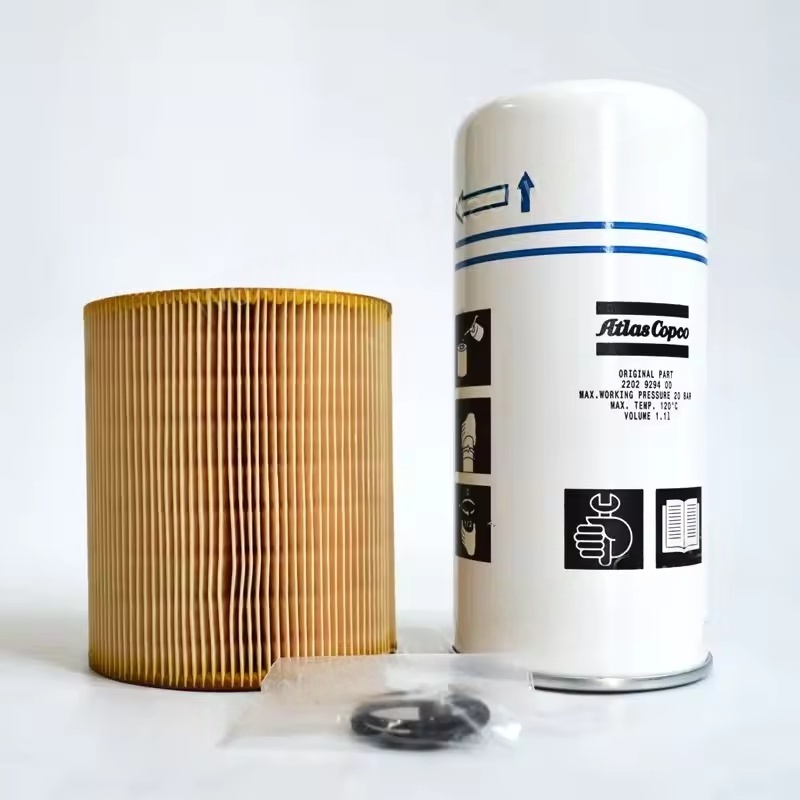

2901200610 Penapis Minyak Atlas Copco Air Compressor Kit Penapis Pemisah 1625426100 Asli

I. Komponen Penapis Udara Atlas Copco

Penapis udara digunakan untuk menghilangkan habuk, zarah, kelembapan, dan kekotoran lain dari udara yang masuk, menghalang mereka daripada memasuki unit utama pemampat udara (seperti skru, omboh, dan lain -lain), mengelakkan haus, penyumbatan, atau kakisan bahagian dalaman, dan mengurangkan beban pada peralatan pemprosesan berikutnya.

Komponen utama:

Perumahan penapis (shell luar)

Diperbuat daripada plastik logam atau kekuatan tinggi, ia mempunyai sifat pengedap dan tekanan tertentu, melindungi elemen penapis dalaman dan membimbing aliran udara dengan lancar. Biasanya, ia mempunyai antara muka salur masuk dan keluar, dan ada yang dilengkapi dengan petunjuk perbezaan tekanan (untuk mengingatkan penggantian elemen penapis).

Elemen penapis

Bahan: Biasa diperbuat daripada kertas, kain bukan tenunan, serat kaca, atau jejaring logam, dan bahan yang berbeza mempunyai ketepatan penapisan yang berbeza (umumnya dari beberapa mikrometer hingga beberapa puluhan mikrometer).

Struktur: kebanyakannya dilipat atau silinder, meningkatkan kawasan penapisan dan memperluaskan hayat perkhidmatan.

Fungsi: Menangkap zarah pepejal dan beberapa kelembapan di udara melalui pemintasan dan penjerapan, dan kecekapan penapisan secara langsung mempengaruhi kualiti pengambilan udara.

Bahagian pengedap

Seperti cincin pengedap getah, memastikan meterai di antara perumahan penapis dan elemen penapis, serta di antara perumahan penapis dan pengambilan udara pemampat udara, menghalang udara yang tidak diisi dari terus memasuki sistem.

Komponen tambahan

Sesetengah penapis dilengkapi dengan penutup pelindung (untuk mengelakkan air hujan dan serpihan dari masuk), injap longkang (untuk melepaskan air pekat di perumahan penapis), atau suis tekanan pembezaan (untuk mencetuskan penggera apabila elemen penapis tersumbat).

Ii. Komponen Penapis Minyak Copco Atlas (dengan pemisah gas minyak sebagai teras)

Apabila pemampat udara berfungsi, minyak pelincir bercampur dengan udara termampat (terutamanya untuk pemampat udara yang disuntik minyak). Fungsi teras komponen penapis minyak adalah untuk memisahkan minyak dari udara termampat, memastikan udara termampat yang dilepaskan mempunyai kandungan minyak yang memenuhi standard (biasanya ≤ 3 ppm), dan pada masa yang sama memulihkan minyak pelincir untuk kitar semula.

Komponen utama:

Tangki pemisahan gas minyak

Kapal tekanan logam, selepas campuran udara termampat dan minyak pelincir memasuki tangki, ia pada mulanya dipisahkan melalui pengembangan volum, daya sentrifugal, dan lain -lain (pemisahan kasar), dan titisan minyak yang lebih besar jatuh ke bawah kerana graviti.

Elemen penapis pemisahan minyak minyak

Bahan: Bahan penapis komposit pelbagai lapisan (seperti serat kaca, serat poliester, dan lain-lain), dengan sifat hidrofobik, mampu menyerap titisan minyak kecil.

Fungsi: Melaksanakan penapisan halus pada udara termampat yang dipisahkan, melalui prinsip penyebaran dan pemintasan, pemeluwapan titisan minyak bersaiz mikrometer ke dalam titisan minyak yang lebih besar dan mengembalikannya ke tangki minyak.

Petunjuk Prestasi: Kecekapan pemisahan (secara langsung mempengaruhi kualiti udara termampat), kapasiti pegangan habuk (menentukan hayat perkhidmatan), perbezaan tekanan (meningkat apabila elemen penapis tersumbat, memerlukan penggantian tepat pada masanya).

Sistem pulangan minyak

Kembali paip minyak: Membimbing minyak pelincir yang dipisahkan dari bahagian bawah tangki pemisahan kembali ke unit utama pemampat udara (seperti ruang mampatan skru), mengurangkan penggunaan bahan api.

Kembali injap cek minyak: Mencegah kembalinya minyak pelincir apabila pemampat berhenti, mengelakkan penyemburan minyak semasa permulaan seterusnya.

Komponen keselamatan dan pemantauan

Injap Keselamatan: Secara automatik melepaskan tekanan apabila tekanan dalam tangki pemisahan melebihi had, melindungi peralatan.

Tahap Minyak Mirror / Sensor: Memantau paras minyak dalam tangki minyak untuk memastikan bekalan sistem pelinciran biasa minyak.
