1. Fungsi dan prinsip kerja
Kawalan Automasi: Dengan menerima isyarat elektrik dari pengawal (PLC) (voltan 24V dc), gegelung elektromagnet di dalam injap solenoid menghasilkan daya magnet, memacu teras injap untuk bergerak, dengan itu membuka atau menutup laluan bendalir (seperti mengawal laluan udara atau laluan minyak)
Senario aplikasi biasa:
Kawal pembukaan dan penutupan injap pengambilan, laraskan keadaan pemunggahan/pemunggahan pemampat.
Kawal saliran automatik air kondensat dari injap injap pencemar (seperti injap saliran automatik pemisah gas atau tangki penyimpanan) pada selang masa yang tetap.
Mengambil bahagian dalam Litar Perlindungan Keselamatan, seperti dengan cepat memotong minyak atau laluan udara yang berkaitan sekiranya berlaku tekanan atau overtemperature.
Kelebihan: Respons cepat (tahap milisaat), ketepatan kawalan tinggi, sesuai untuk keadaan permulaan yang kerap, dan merupakan komponen teras operasi automatik pemampat.
2. Struktur dan Ciri

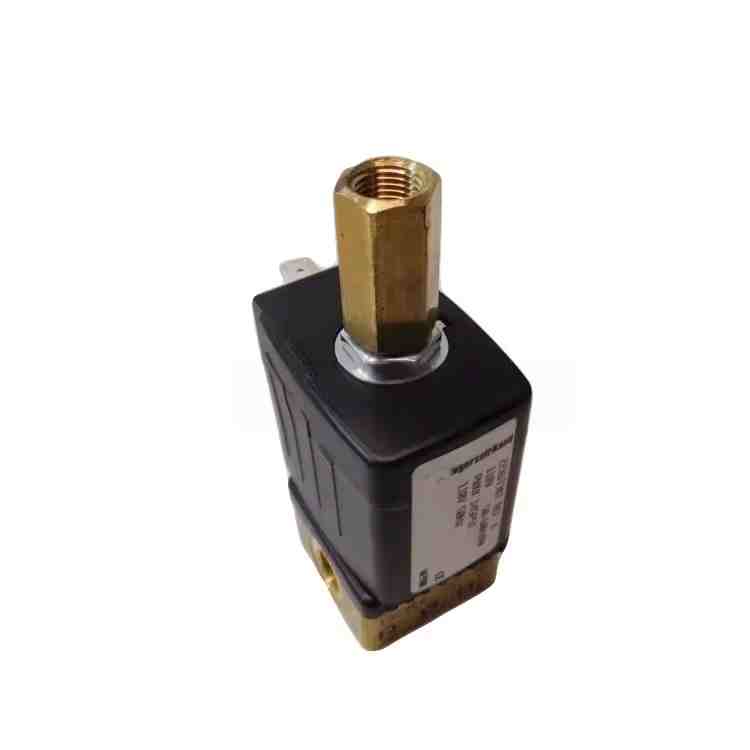

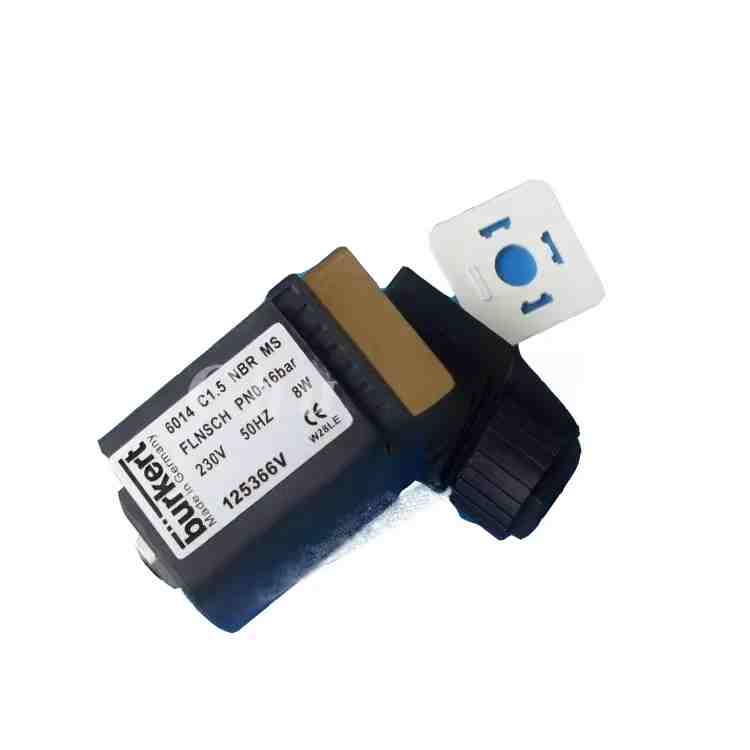

Komponen teras: terdiri daripada gegelung elektromagnet (24V DC), teras injap, badan injap, spring, dan bahagian pengedap. Apabila gegelung bertenaga, teras injap bergerak untuk membuka laluan, dan apabila ia de-energized, musim bunga kembali untuk menutup laluan (terutamanya daripada jenis yang biasanya ditutup, ada yang biasanya jenis terbuka).
Keserasian bahan:
Badan injap kebanyakannya menggunakan tembaga atau keluli tahan karat, mampu menahan kakisan dari udara termampat, minyak pelincir, atau air kondensat.
Bahagian pengedap: Biasa menggunakan getah nitril (NBR) atau fluororubber (FKM) untuk memastikan prestasi pengedap dalam suhu tinggi (80-120 ℃) dan persekitaran tekanan. Spesifikasi Teknikal:
Voltan Kerja: DC 24V (sesuai untuk litar voltan rendah sistem kawalan pemampat, dengan keselamatan yang tinggi).
Tekanan Kerja: Biasanya 0.5 - 1.6 MPa (direka mengikut keperluan litar kawalan).
Saiz antara muka: Biasanya G1/4, G3/8, dan lain -lain Spesifikasi thread, sesuai untuk saluran paip kawalan diameter yang berbeza.
3. Kesalahan dan penyelenggaraan biasa
Manifestasi kesalahan biasa:
Kebencian berliku -liku: Disebabkan oleh voltan yang tidak stabil, beban, atau persekitaran lembap, ditunjukkan sebagai tidak ada tindakan injap solenoid, yang dapat dikesan dengan mengukur rintangan gegelung dengan multimeter (rintangan normal biasanya berpuluh -puluh hingga ratusan ohm, dan setelah terbakar, ia menjadi infiniti).
Teras injap terperangkap: disebabkan oleh kekotoran, deposit minyak, atau meterai penuaan, ditunjukkan sebagai injap yang tidak dapat membuka/menutup sepenuhnya atau mempunyai pergerakan yang lembap, yang boleh menyebabkan pemuatan pemampat yang tidak normal atau pelepasan kumbahan yang lemah.
Kebocoran: disebabkan oleh memakai komponen pengedap atau kerosakan pada badan injap, mengakibatkan kebocoran gas/minyak kawalan, yang mempengaruhi kestabilan tekanan sistem.
Penyelenggaraan dan penggantian mata utama:
Pembersihan Reguler: Semasa penyelenggaraan pemampat, periksa sama ada terdapat kekotoran di antara muka injap solenoid. Sekiranya perlu, bongkar dan bersihkan injap injap (operasi mesti dikuasakan).
Spesifikasi Penggantian:
Adalah perlu untuk memilih injap solenoid 24V spesifikasi yang sama seperti kilang asal (seperti model, saiz antara muka, gred tekanan), dan secara sengaja memilih Atlas Copco aksesori asal untuk memastikan keserasian dengan sistem kawalan.
Sebelum penggantian, cabut bekalan kuasa, lepaskan tekanan saluran paip, dan elakkan beroperasi dengan kuasa pada atau menyembur media tekanan tinggi.

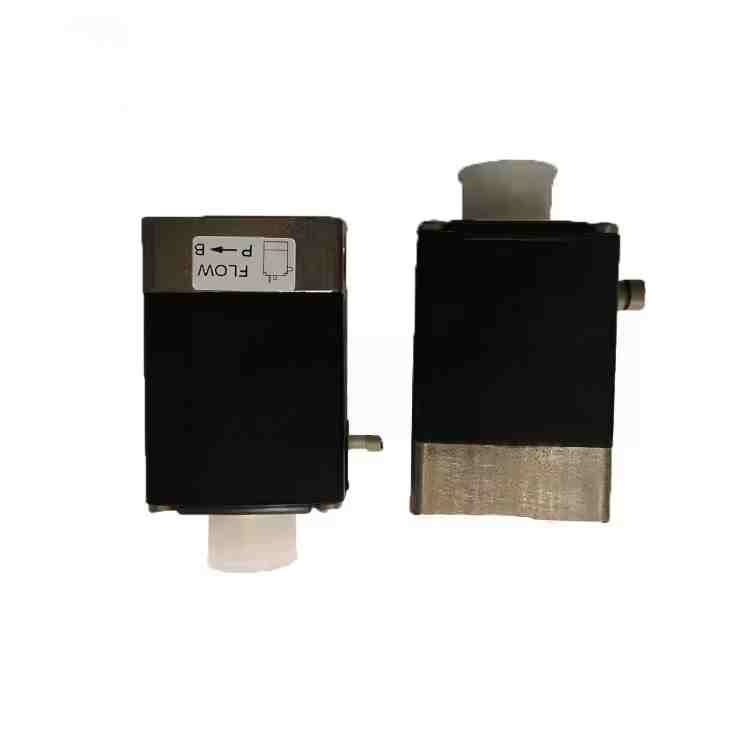

Apabila memasang, perhatikan arah aliran bendalir (sesetengah injap solenoid mempunyai tanda arah), dan elakkan lebih ketat apabila mengetatkan antara muka untuk mengelakkan merosakkan benang.
Penyelenggaraan Pencegahan: Dalam persekitaran dengan habuk dan kelembapan yang tinggi, adalah disyorkan untuk memendekkan kitaran pemeriksaan dan memastikan kestabilan voltan litar kawalan untuk mengelakkan kerosakan voltan lebih dari gegelung.
