Komponen gandingan Atlas Copco Air Compressors, I. Jenis dan ciri biasa
Gandingan elastik

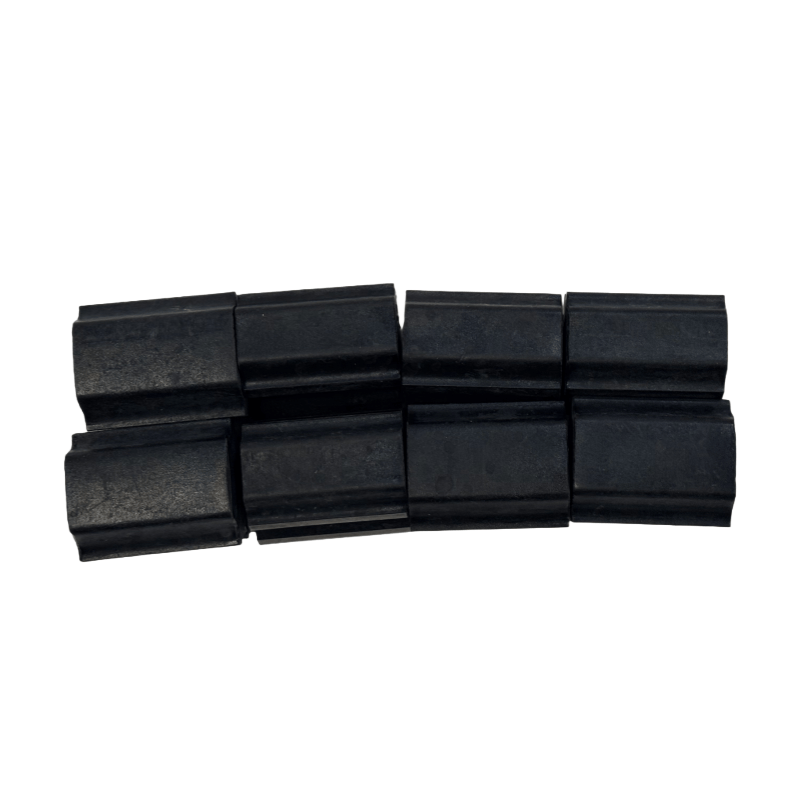

Struktur: terdiri daripada dua gandingan separuh (disambungkan ke aci motor dan aci mesin utama masing -masing) dan elemen elastik (seperti pad getah atau blok poliuretana) di tengah.
Ciri-ciri: Ia mempunyai keupayaan penyerapan dan penyerapan kejutan tertentu, boleh mengimbangi sedikit penyimpangan paksi, radial dan sudut, dan sesuai untuk pemampat skru suntikan minyak kecil dan sederhana (seperti siri GA 11-75kW).
Kelebihan: Pemasangan dan penyelenggaraan mudah, kos rendah, dan dapat mengurangkan kesan getaran pada motor dan mesin utama.
Gandingan diafragma
Struktur: Tork dihantar melalui diafragma logam (biasanya keluli tahan karat), tanpa masalah memakai elemen elastik.
Ciri-ciri: Ketepatan tinggi, ketegaran yang tinggi, dengan pelbagai sisihan yang dibenarkan, tetapi kecekapan penghantaran yang tinggi (hampir 100%), tahan terhadap suhu tinggi dan pencemaran minyak, sesuai untuk model tekanan besar atau tinggi (seperti siri GA 90kW dan ke atas, siri tekanan rendah ZR).
Kelebihan: Hayat perkhidmatan yang panjang, tidak ada penggantian bahagian pakai yang kerap, sesuai untuk senario operasi beban tinggi yang berterusan.
Gandingan hidraulik
Struktur: Kuasa dihantar melalui cecair (biasanya minyak), termasuk roda pam, turbin dan roda panduan, dll.
Ciri-ciri: Ia boleh mencapai permulaan yang fleksibel, mengurangkan arus permulaan motor, secara automatik melindungi sekiranya beban, sesuai untuk beberapa model khas yang memerlukan turun naik stop-stop atau beban yang kerap.
Kelebihan: Melindungi motor dan mesin utama dari beban kejutan, memanjangkan hayat peralatan.
Ii. Fungsi teras
Penghantaran Kuasa: Menstabilkan penghantaran kuasa putaran motor ke mesin utama, memastikan operasi normal pemutar mesin utama.
Pampasan sisihan: Mengurangkan kesilapan misalignment paksi, radial dan sudut yang sedikit semasa pemasangan, mengurangkan tekanan tambahan yang disebabkan oleh misalignment.
Penyerapan dan penyerapan kejutan: Menyerap getaran dan kejutan semasa operasi, mengurangkan bunyi, dan melindungi komponen utama seperti motor dan galas mesin utama.
Perlindungan beban: Beberapa jenis (seperti gandingan hidraulik, gandingan dengan pin ricih) akan putus atau tergelincir sekiranya terdapat beban, menghalang motor atau mesin utama daripada rosak akibat beban.
Iii. Diagnosis penyelenggaraan dan kesalahan
Pemeriksaan harian
Secara kerap memerhatikan sama ada gandingan mempunyai getaran yang tidak normal, bunyi bising atau kebocoran minyak (untuk gandingan hidraulik).
Semak sama ada unsur -unsur elastik (seperti pad getah) penuaan, retak atau dipakai, dan sama ada komponen logam mempunyai retak atau ubah bentuk.
Pastikan penutup pelindung gandingan utuh untuk mengelakkan bahagian berputar daripada terdedah dan menyebabkan kemalangan keselamatan.
Penentukuran penjajaran
Selepas pemasangan atau penggantian komponen gandingan, penentukuran penjajaran yang tepat (dicadangkan untuk menggunakan instrumen penjajaran laser) mesti dilakukan; Jika tidak, ia akan membawa kepada memakai gandingan pramatang, pemanasan galas atau bunyi yang tidak normal dari mesin utama.
Selepas berlari untuk tempoh masa (seperti setiap 6 bulan), semak semula penjajaran untuk mengelakkan penyimpangan yang disebabkan oleh penyelesaian asas atau bolt longgar.
Kesalahan dan pengendalian biasa
Getaran / bunyi yang tidak normal: Kebanyakan disebabkan oleh misalignment paksi, radial atau sudut yang berlebihan penjajaran atau kerosakan kepada unsur-unsur elastik, memerlukan penentukuran semula atau penggantian unsur-unsur.
Kegagalan penghantaran kuasa: Mungkin disebabkan oleh fraktur diafragma, detasmen blok elastik atau fraktur pin ricih, memerlukan menghentikan mesin untuk pemeriksaan dan penggantian komponen yang sepadan, dan juga menyiasat punca beban.
Suhu Tinggi: Biasanya disebabkan penjajaran yang lemah atau pelinciran yang tidak mencukupi (untuk gandingan hidraulik), memerlukan penentukuran penjajaran atau penambahan / penggantian cecair kerja.
Pemilihan komponen gandingan
Spesifikasi komponen gandingan (seperti diameter lubang, gred tork) perlu memadankan diameter aci dan kuasa motor dan mesin utama. Adalah disyorkan untuk menggunakan aksesori Atlas Copco asal untuk memastikan ketepatan dimensi dan kebolehpercayaan bahan, mengelakkan kerosakan peralatan yang disebabkan oleh aksesori yang lebih rendah.
