I. Gandingan untuk pemampat (digunakan untuk penghantaran peralatan)
Digunakan untuk menyambungkan motor pemampat dengan unit utama (seperti rotor skru, komponen omboh, dan lain -lain), untuk memindahkan tork dan mengimbangi kesilapan pemasangan. Ciri -ciri utama adalah seperti berikut:
1. Jenis dan struktur biasa
Gandingan elastik: Kuasa yang paling banyak digunakan, menghantar kuasa melalui elastomer getah atau poliuretana, yang mampu menyerap getaran, kesan penimbal, dan mengimbangi penyimpangan paksi, radial, dan sudut (seperti bentuk bunga bunga dan cakar berbentuk cakar yang digunakan secara umum dalam mesin siri GA).
Gandingan tegar: Sesuai untuk senario pemasangan ketepatan tinggi, tanpa keupayaan buffering, tetapi dengan kecekapan penghantaran yang tinggi, hanya membenarkan penyimpangan kecil (kurang biasa digunakan dalam pemampat konvensional, lebih sering digunakan dalam keadaan khas).
Gandingan diafragma: Menggunakan diafragma logam sebagai elemen elastik, tahan terhadap suhu tinggi dan pencemaran minyak, sesuai untuk pemampat besar dengan kelajuan putaran yang tinggi dan tork yang tinggi, dengan kapasiti pampasan yang kuat dan kurang penyelenggaraan.
2. Fungsi teras
Tepat memindahkan kuasa motor ke unit utama pemampat, memastikan kehilangan tenaga yang minimum.
Menyerap getaran dan kesan semasa operasi peralatan, melindungi komponen ketepatan seperti motor dan galas.
Mengimbangi kesilapan sepadan semasa pemasangan (paksi, radial, dan sudut), mengelakkan tekanan tambahan.
3. Kesalahan dan penyelenggaraan
Isu -isu biasa: Penuaan / pemecahan elastomer (mengakibatkan bunyi yang tidak normal, peningkatan getaran), bolt menghubungkan longgar (menyebabkan operasi eksentrik), keretakan keletihan dalam diafragma (lebih cenderung berlaku di bawah beban tinggi).
Titik penyelenggaraan:
Pemeriksaan biasa (setiap 1000-2000 jam): Periksa sama ada elastomer dipakai, jika bolt diketatkan, dan jika gandingan mempunyai pergerakan radial.
Kitaran Penggantian: Elastomer biasanya menggantikan setiap 2-3 tahun atau mengikut manual, manakala komponen logam dengan retak perlu diganti dengan segera.
Keperluan Pemasangan: Selepas penggantian, keseimbangan perlu direkodkan semula (biasanya sisihan radial ≤ 0.1mm, sisihan sudut ≤ 0.1 °/m), jika tidak, ia terdedah kepada memakai galas awal.

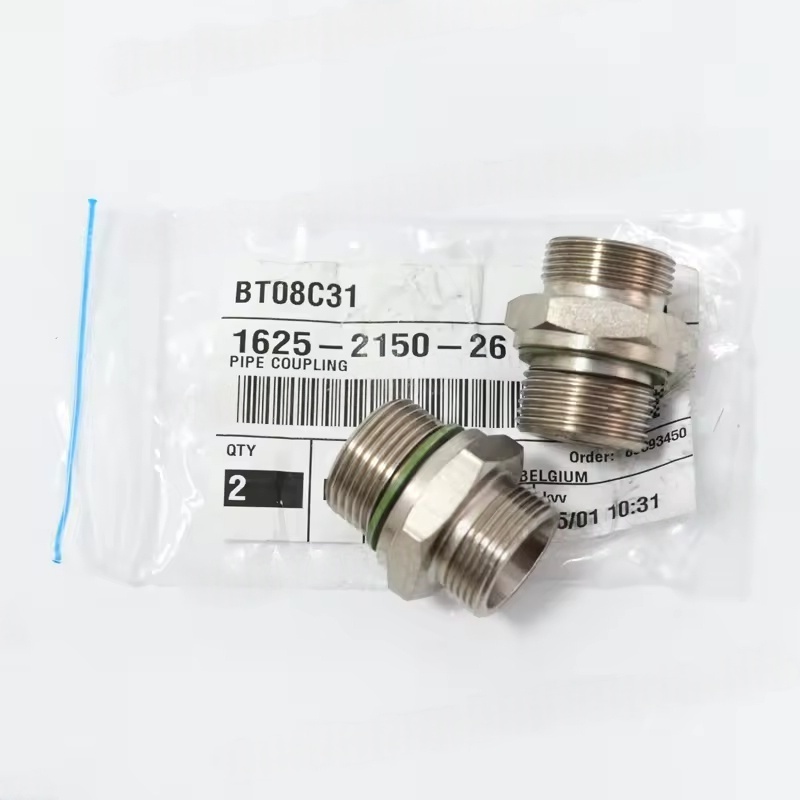

Ii. Gandingan paip (digunakan untuk sambungan sistem)
Digunakan untuk menyambung paip seperti saluran paip ekzos pemampat dan saluran paip air penyejuk, terutamanya untuk menutup, mengimbangi anjakan saluran paip, dan mengurangkan penghantaran getaran.
1. Jenis biasa dan senario yang sesuai
Gandingan paip yang fleksibel ：
Sendi pengembangan getah: Sesuai untuk gas tekanan rendah atau saluran paip air, mampu mengimbangi anjakan yang disebabkan oleh pengembangan haba dan penguncupan saluran paip, sambil menyerap getaran dan mencegah kepekatan tekanan yang disebabkan oleh sambungan tegar.
Gandingan Logam Bellows: Sesuai untuk saluran paip ekzos suhu tinggi dan tekanan tinggi (seperti saluran paip utama untuk udara termampat), dengan suhu dan tekanan yang sangat baik, kapasiti pampasan besar, dan prestasi pengedap yang baik.

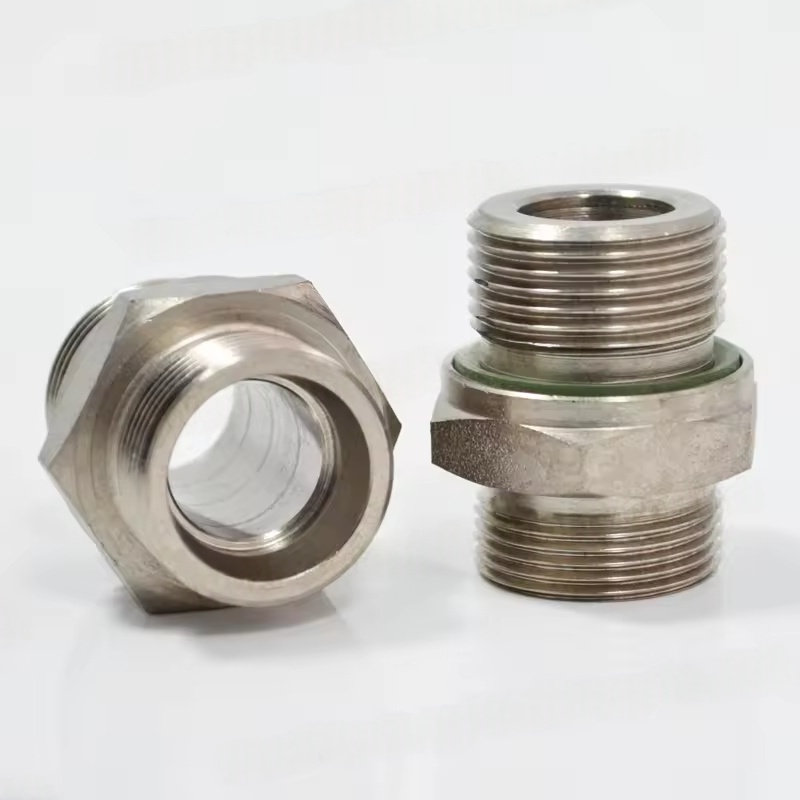

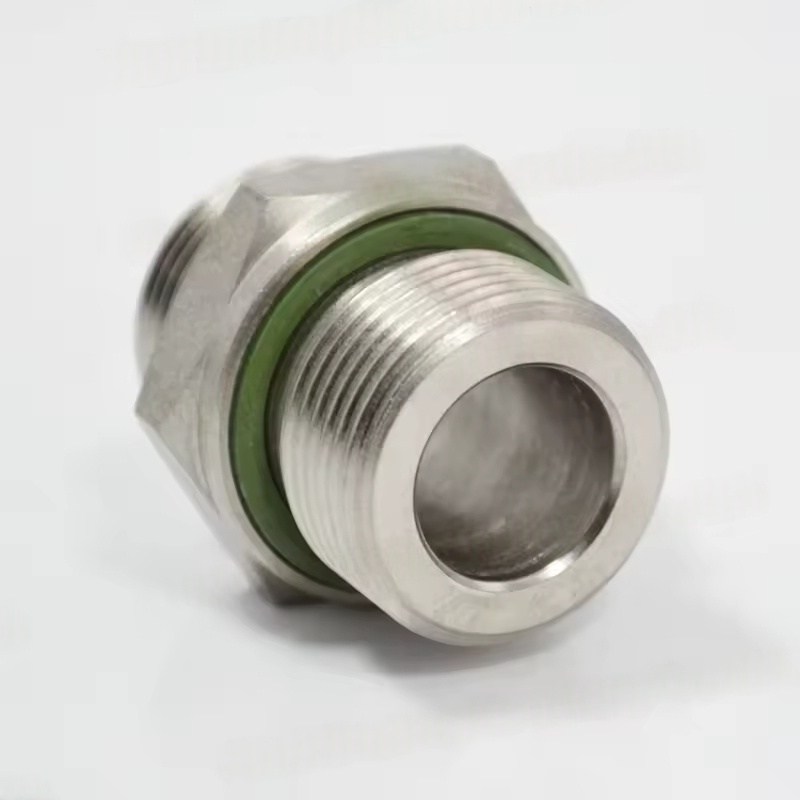

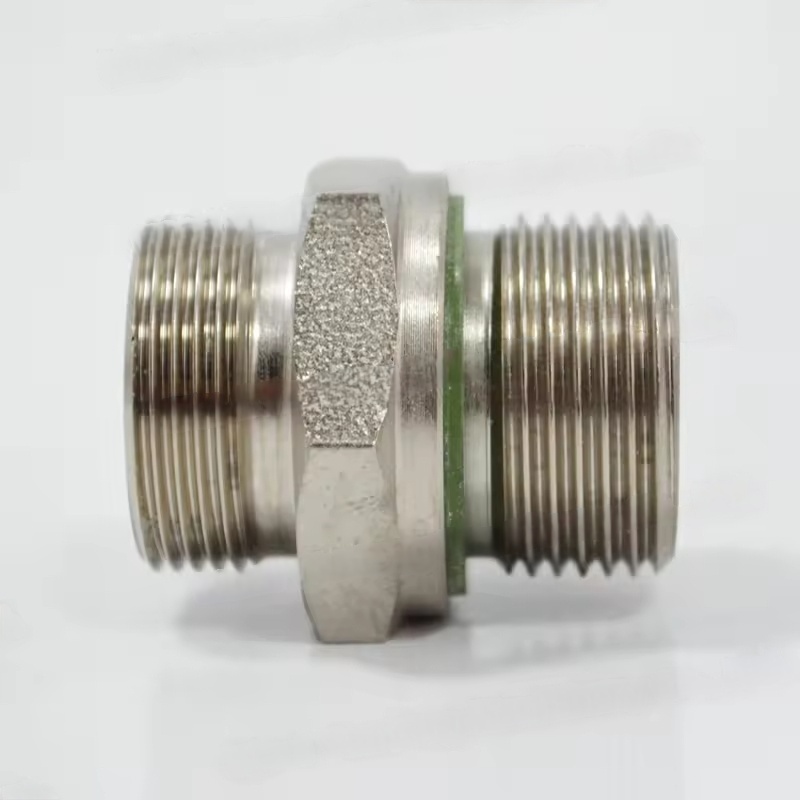

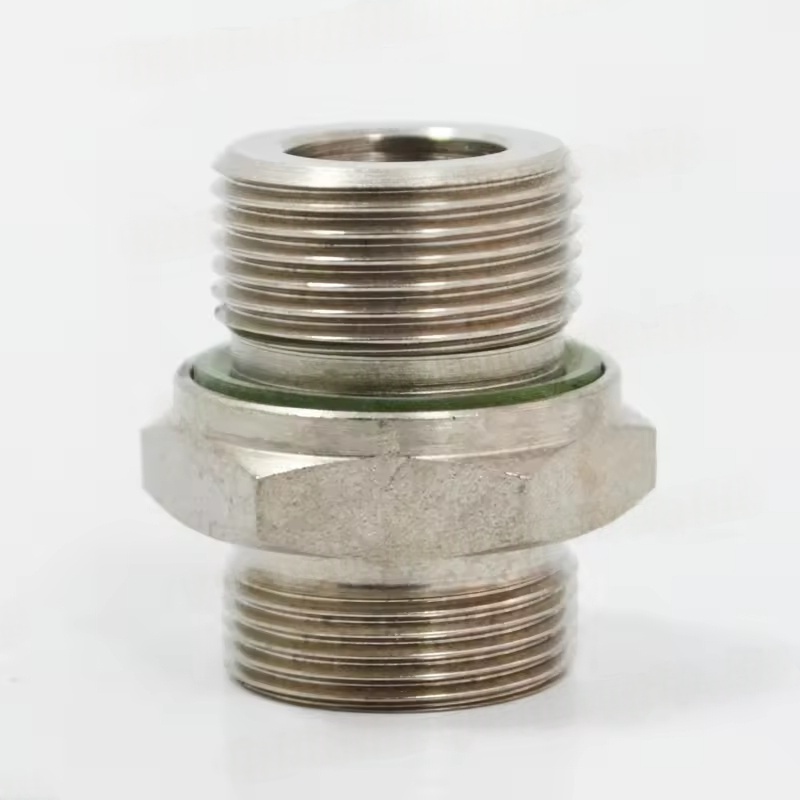

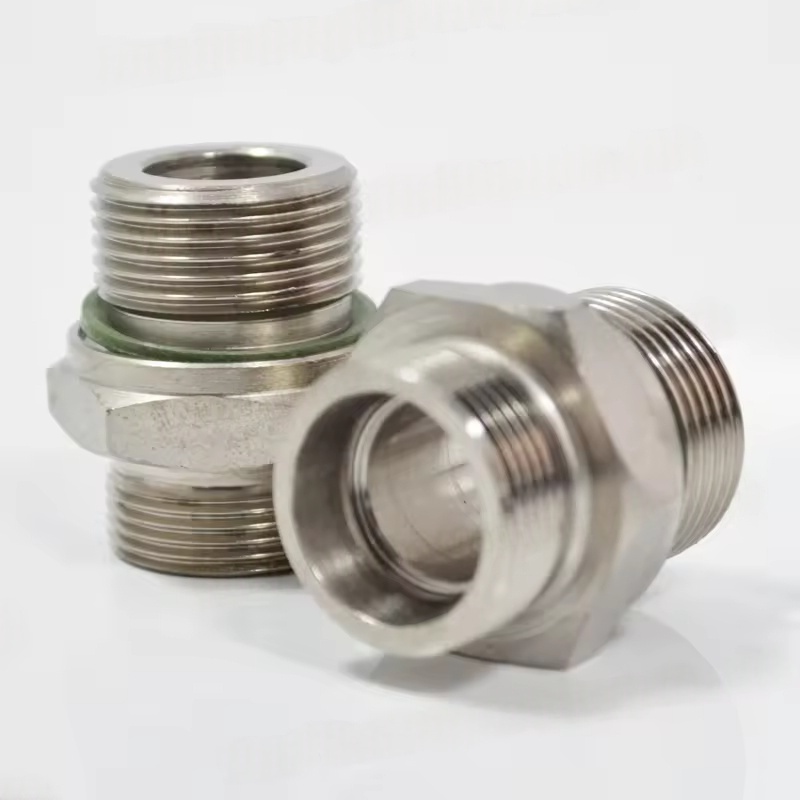

Penyambung paip tegar: Seperti sambungan bebibir (dengan gasket pengedap), sesuai untuk bahagian saluran paip tetap, yang memerlukan kebocoran yang ketat, tanpa keupayaan pampasan.
2. Fungsi teras
Pastikan ketabahan / kedap air sambungan saluran paip, menghalang kebocoran udara termampat dan air penyejuk.
Mengimbangi anjakan yang disebabkan oleh perubahan suhu (seperti turun naik dalam suhu ekzos pemampat) atau getaran peralatan.
Sekat penghantaran getaran peralatan ke sistem saluran paip, mengelakkan resonans saluran paip atau patah keletihan.
3. Titik penyelenggaraan
Pemeriksaan kerap permukaan pengedap untuk kebocoran (seperti ujian air sabun), penuaan dan retak bahagian getah, dan kakisan atau ubah bentuk belos logam.
Elakkan peregangan atau pemampatan yang berlebihan: Kapasiti pampasan gandingan fleksibel adalah terhad, melebihi julat akan menyebabkan kerosakan pramatang.
Padankan dengan medium: Talian paip ekzos perlu menggunakan bahan yang tahan terhadap minyak dan suhu tinggi, dan saluran paip air perlu mempertimbangkan pencegahan karat dan kakisan.
