Parameter asas dan senario yang sesuai
Model Maksud: Siri WSD adalah model komponen saliran automatik klasik Atlas Copco. 250-750 mewakili julat aliran atau gred tekanan yang serasi dengan (parameter tertentu harus merujuk kepada manual rasmi).
Tekanan Kerja: Secara umumnya terpakai kepada sistem udara termampat 0-16 bar, memenuhi keperluan tekanan kebanyakan pemampat udara perindustrian.
Spesifikasi antara muka: Biasa G1/2 "atau NPT 1/2" antara muka berulir, memudahkan sambungan dengan pelbagai saluran paip.
Model yang berkenaan: digunakan secara meluas dalam siri GA (seperti mesin skru bersaiz GA37-GA160), pemampat udara sentrifugal yang besar, dan peralatan selepas rawatan (seperti penapis siri FD, pengering siri CD).
Struktur dan prinsip kerja
Komponen teras: Sertakan badan injap, pemasa elektronik, injap solenoid, skrin penapis, saluran saliran, dan komponen pengedap, menggunakan kaedah kawalan masa elektrik.
Logik kerja:
Tetapkan kitaran saliran (seperti laras dari 0.5 hingga 45 minit) dan tempoh saliran (seperti laras dari 0.5 hingga 10 saat) melalui pemasa terbina dalam.
Selepas mencapai masa yang ditetapkan, injap solenoid bertenaga untuk dibuka, dan air kondensat dilepaskan di bawah tekanan sistem.
Selepas saliran selesai, injap solenoid tidak bertenaga untuk menutup, menghentikan saliran dan menghalang kebocoran udara.
Kelebihan: Berbanding dengan injap saliran mekanikal tulen, kawalan masa lebih tepat, dan parameter boleh diselaraskan secara fleksibel mengikut kelembapan alam sekitar dan keadaan penggunaan, mengurangkan ekzos yang tidak berkesan.
Ciri -ciri teras
Jaminan Kualiti Asal: Dihasilkan mengikut piawaian kilang asal Atlas Copco, bahan-bahan (seperti badan injap yang menjadi tembaga atau plastik kejuruteraan, dan komponen pengedap getah tahan minyak) sesuai untuk persekitaran pelbagai minyak dan lembap sistem udara termampat, dengan jangka hayat lebih dari 100,000 tindakan.
Reka bentuk penggunaan tenaga yang rendah: Injap solenoid bertindak balas dengan cepat dan mempunyai meterai yang ketat apabila ditutup, dengan jumlah kebocoran ≤0.1 l/min (keadaan standard), dengan ketara mengurangkan sisa udara termampat.
Keupayaan anti-penyumbat: Skrin penapis keluli tahan karat terbina dalam boleh menapis kekotoran di dalam air kondensat (seperti serpihan logam, enapcemar minyak), mengurangkan risiko jamming teras injap.
Fleksibiliti pemasangan: Menyokong pemasangan mendatar atau menegak, dilengkapi dengan perlindungan perlindungan, sesuai untuk persekitaran yang kompleks seperti bengkel.
Kemudahan penyelenggaraan: Reka bentuk modular, skrin penapis boleh dibongkar dan dibersihkan secara berasingan, komponen seperti gegelung injap solenoid boleh diganti secara individu, mengurangkan kos penyelenggaraan.
Kesalahan dan cadangan penyelenggaraan biasa
Manifestasi kesalahan:
Tiada saliran: kegagalan pemasa, pembakaran gegelung injap solenoid, penyumbatan skrin penapis atau pembekuan paip (persekitaran suhu rendah).
Kebocoran berterusan: Komponen pengedap teras injap, injap solenoid tersekat dan tidak ditutup sepenuhnya.
Operasi yang tidak normal: Tetapan parameter pemasa yang tidak betul, voltan bekalan kuasa yang tidak stabil.
Petua Penyelenggaraan:
Pembersihan Biasa: Keluarkan kekotoran dengan membongkar skrin penapis dan membersihkan setiap 3 bulan; Memendekkan hingga 1 bulan dalam persekitaran yang keras.
Pelarasan parameter: Laraskan kitaran saliran mengikut jumlah air kondensat (seperti memendekkan kitaran semasa musim hujan, mencegah pembekuan saliran di musim sejuk).

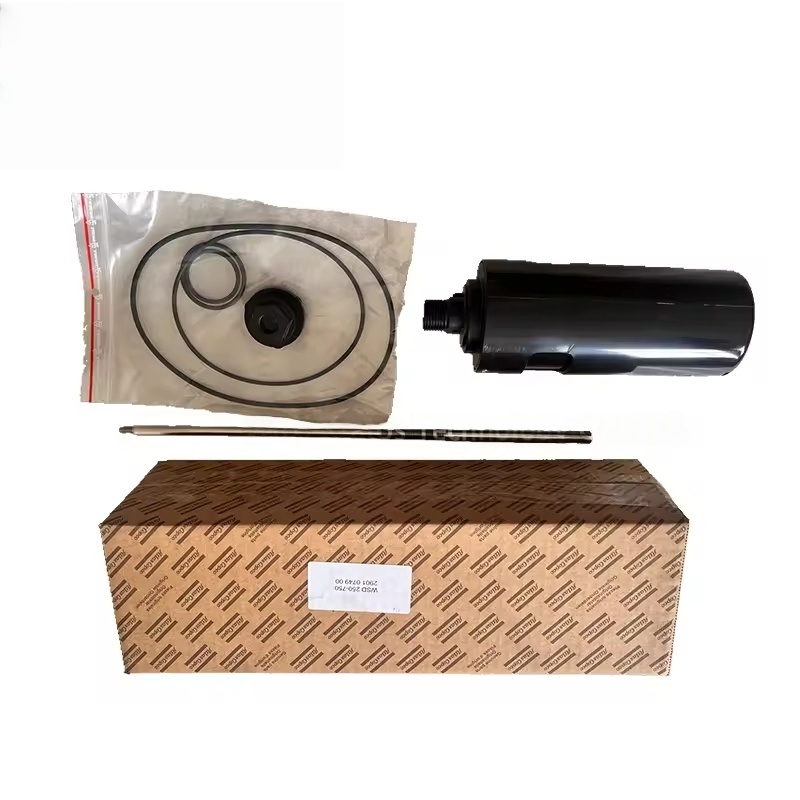

Penggantian Komponen: Gantikan komponen pengedap atau gegelung injap solenoid apabila mereka berumur atau rosak (seperti WSD250-750 Solenoid Injap Coil, O-Ring); Gantikan keseluruhan komponen saliran apabila badan injap mempunyai retak, teras injap dipakai teruk, atau pemasa gagal.
