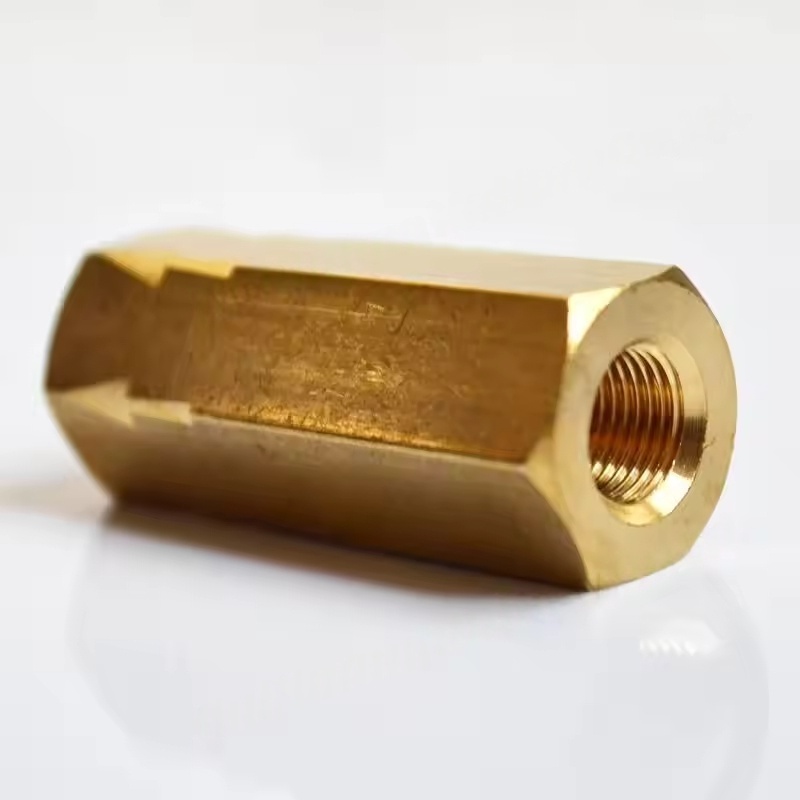

1. Badan injap pemasangan injap bukan pulangan pemampat udara
Fungsi: Sebagai shell luar keseluruhan perhimpunan, ia menampung komponen teras dalaman dan menghubungkan saluran paip.
Bahan: Dipilih berdasarkan tekanan kerja dan ciri-ciri sederhana, bahan biasa termasuk besi tuang (sesuai untuk keadaan tekanan rendah), keluli cast (tekanan sederhana), dan keluli tahan karat (untuk persekitaran yang menghakis seperti industri makanan dan farmaseutikal).
Struktur: Biasanya dalam jenis lurus atau kanan, ia mempunyai saluran cecair di dalam untuk memastikan laluan aliran udara yang lancar.
2. Teras injap (cakera injap) pemasangan injap bukan pulangan pemampat udara
Fungsi: Mengawal arah aliran udara, hanya membolehkan aliran satu arah (dari saluran pemampat udara ke tangki penyimpanan atau saluran paip hiliran), dan mencegah aliran terbalik.
Jenis Biasa:
Lift Type Valve Core: Bergerak ke atas dan ke bawah di sepanjang paksi badan injap, mempunyai prestasi pengedap yang baik, sesuai untuk saluran paip diameter kecil.
Injap Jenis Swing: Dibuka dengan berputar di sekitar paksi engsel, mempunyai rintangan yang rendah, sesuai untuk senario aliran tinggi, besar diameter.
Injap Jenis Bola: Segel melalui kekuatan berat atau kekuatan musim bunga bola, mempunyai struktur yang mudah dan tindak balas cepat.
Bahan: kebanyakannya diperbuat daripada logam tahan haus (seperti tembaga, besi mulur), beberapa senario ketepatan tinggi menggunakan plastik kejuruteraan (seperti polytetrafluoroethylene) untuk meningkatkan prestasi pengedap.
3. Komponen pengedap pemasangan injap bukan pulangan pemampat udara
Fungsi: Memastikan keteguhan apabila teras injap bersentuhan dengan kerusi injap, mencegah kebocoran.
Bahan Biasa:
Nitrile Butadiene Rubber (NBR): Rintangan minyak yang baik, sesuai untuk sistem pemampat udara biasa.
Fluororubber (FKM): Tahan kepada suhu tinggi dan kakisan kimia, sesuai untuk persekitaran sederhana atau persekitaran sederhana khas.
Permukaan pengedap logam: Mencapai pengedap melalui permukaan sentuhan logam machined ketepatan, sesuai untuk tekanan tinggi, keadaan suhu tinggi.
4. Mata air pemasangan injap bukan pulangan pemampat udara
Fungsi: Menyediakan daya pemulihan untuk menjadikan teras injap rapat dengan kerusi injap apabila tiada aliran udara ke hadapan, mencapai pengedap.
Ciri -ciri: Keanjalan musim bunga perlu memadankan tekanan kerja sistem - terlalu keanjalan akan meningkatkan rintangan aliran udara, terlalu sedikit boleh menyebabkan pengedap yang lemah.
Bahan: Biasanya diperbuat daripada keluli tahan karat untuk mencegah karat dan kegagalan dalam persekitaran lembap atau berminyak.
5. Kerusi injap pemasangan injap bukan pulangan pemampat udara
Fungsi: Membentuk pasangan pengedap dengan teras injap, menjadi permukaan sentuhan utama untuk mengelakkan aliran udara terbalik.
Ciri -ciri: Permukaan perlu dimesin dengan tepat (seperti penggilap) untuk memastikan sesuai dengan teras injap, beberapa kerusi injap boleh diganti untuk penyelenggaraan yang mudah.
6. Sambungan antara muka pemasangan injap bukan pulangan pemampat udara
Fungsi: Menghubungkan port ekzos pemampat udara dengan saluran paip hiliran (seperti tangki simpanan, pengering, dan lain -lain).
Borang Biasa:
Antara muka berulir (benang dalaman / benang luaran): seperti benang G, benang NPT, sesuai untuk diameter kecil (≤DN50).
Antara muka flange: Sesuai untuk saluran paip diameter besar, menyediakan sambungan tegas dan pengedap yang kuat.
Antara muka kimpalan: Sesuai untuk tekanan tinggi, senario getaran tinggi, yang memerlukan pemasangan kimpalan profesional.
Fungsi teras pemasangan injap bukan pulangan pemampat udara
Mencegah aliran balik: menghalang udara termampat di tangki penyimpanan dari mengalir kembali ke unit utama pemampat udara apabila ia dihentikan, mengelakkan putaran terbalik unit utama atau minyak pelincir yang ditolak ke dalam silinder.
Melindungi sistem: menghalang air atau kekotoran kondensat dari peralatan hiliran (seperti pengering, penapis) dari mengalir kembali ke pemampat udara, mengurangkan risiko kegagalan.
Mengekalkan Tekanan Sistem: Memastikan kestabilan tekanan dalam tangki penyimpanan selepas penutupan, mengelakkan permulaan pemampat udara yang kerap.
