I. Komponen Teras Atlas Copco
Set alat khusus
Perhimpunan dan alat pembongkaran: Termasuk sepana soket untuk pemasangan bolt kotak gear (dengan skala tork), penghilang gear (untuk mengelakkan kerosakan pada sistem aci semasa pembongkaran), penarik yang mengandungi (untuk mengekstrak galas bola alur dalam atau galas roller tirus), hex kunci hex (memadankan set skru penetapan gearbo.
Alat mengukur: penunjuk dail dan pemegang tolok magnet (untuk mengesan pelepasan gear meshing dan larian radial sistem aci), tolok ukur (untuk mengukur pelepasan galas), mikrometer diameter dalaman (untuk memeriksa haus perumahan kotak gear).
Alat Pembersihan: Pistol Blow Air Bertekanan Tinggi (untuk membersihkan noda minyak dan serpihan), berus khas (untuk membersihkan jurang antara gigi gear), bakul pembersihan ultrasonik (untuk pembersihan bahagian ketepatan).
Bekalan dan alat ganti

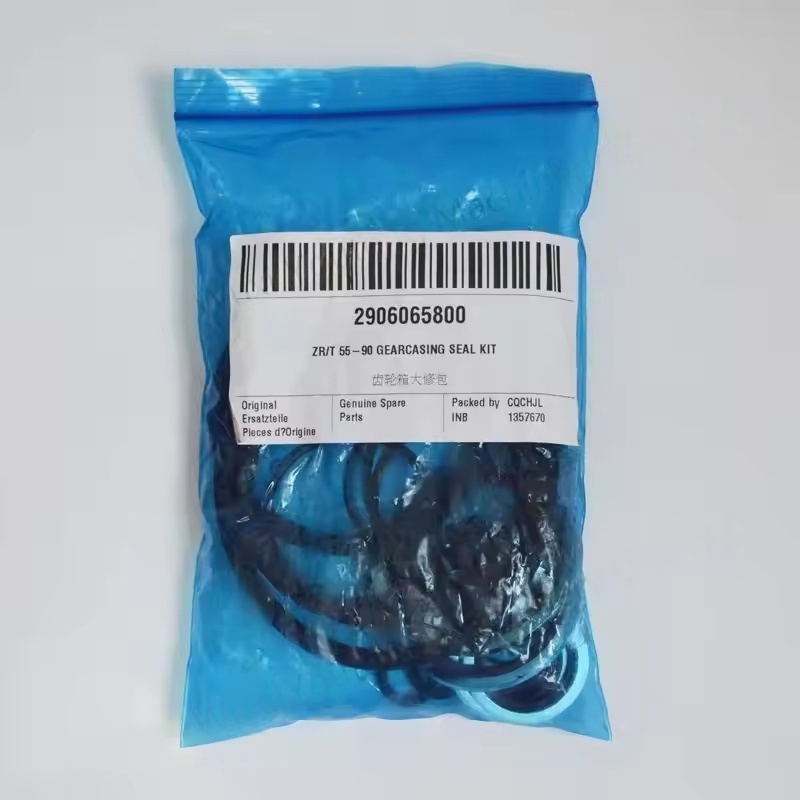

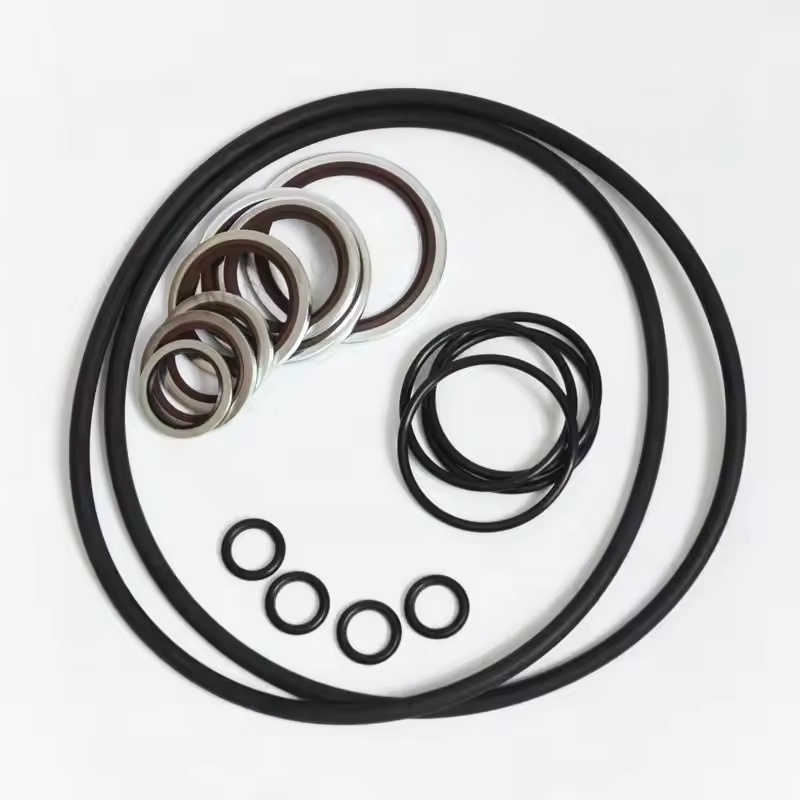

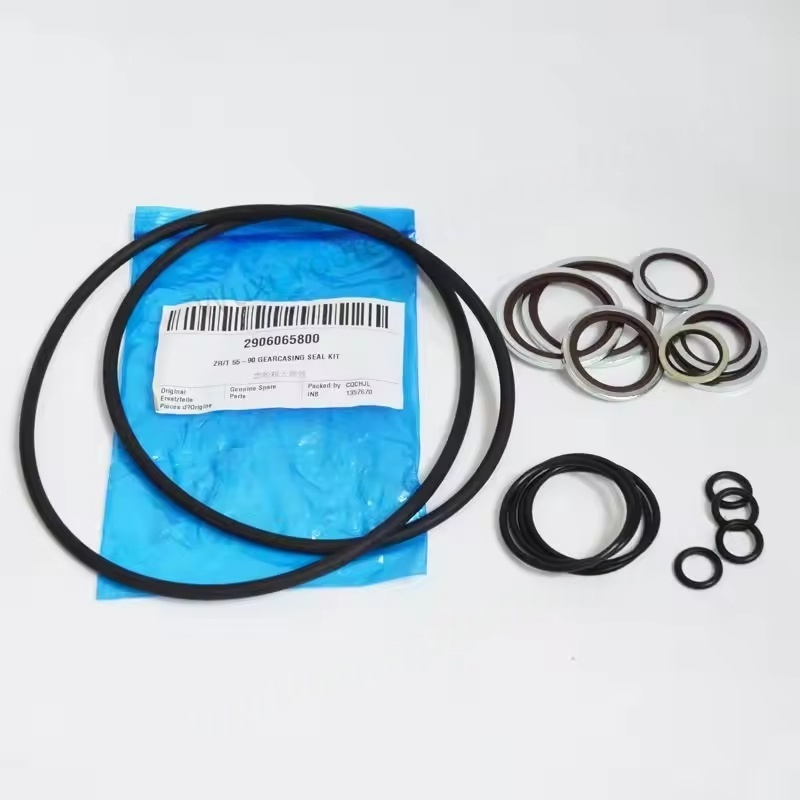

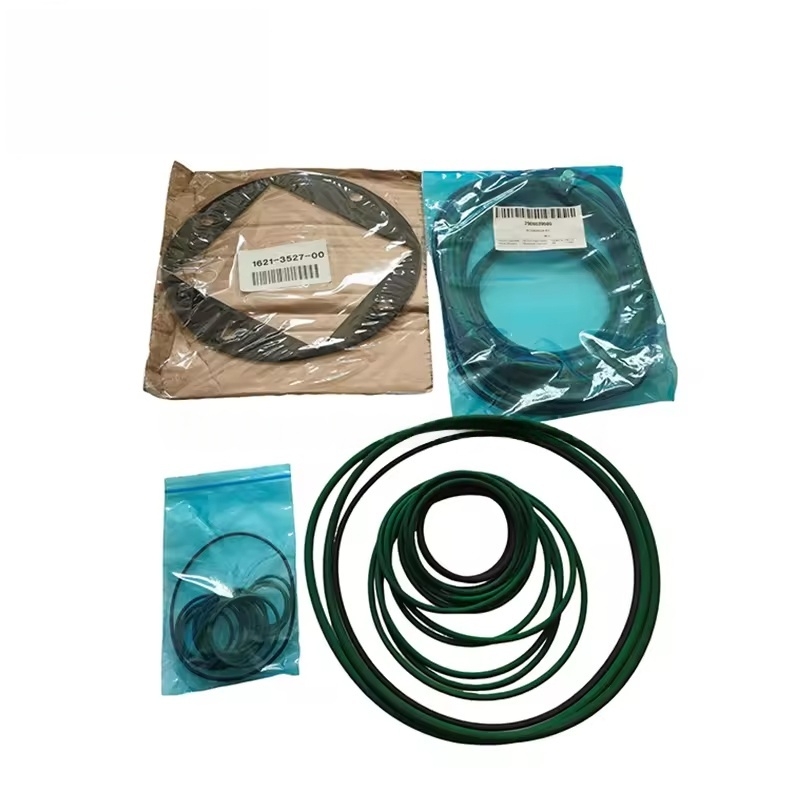

Meterai: Spesifikasi tersuai anjing laut getah nitril (untuk mengelakkan kebocoran minyak pelincir), gasket asbestos tahan minyak atau meterai getah silikon (untuk permukaan bersama kotak gear atas dan bawah).
Medium Pelincir: Minyak gear khusus untuk pemampat udara bebas minyak (biasanya jenis sintetik, sesuai untuk keadaan suhu tinggi, dan tidak mencemarkan sistem dengan udara termampat) dan gris pelincir pepejal (untuk pra-pelinciran galas dan permukaan meshing).
Pakai bahagian: galas ganti (dikonfigurasi mengikut model gearbox, kebanyakannya jenis dimasukkan semula), mencari pin (untuk memastikan penjajaran pemasangan tepat kotak gear).
Bekalan tambahan
Ejen pembersih kotak gear (formula neutral, tidak menghancurkan permukaan logam), tisu bebas serat (untuk mengelakkan sisa serat), pelekat mengunci benang (untuk mengelakkan bolt melonggarkan), kain meja kerja khusus penyelenggaraan (untuk mengelakkan bahagian-bahagian daripada tercalar).
Ii. Keserasian dan kelebihan Atlas Copco
Keserasian model bebas minyak: Direka berdasarkan ciri-ciri struktur kotak gear pemampat udara bebas minyak (biasanya digunakan untuk memacu unit utama pemampat dan tidak bersentuhan langsung dengan udara termampat), mengelakkan penggunaan bahan berasaskan bahan api yang mencemarkan sistem, selaras dengan keperluan kebersihan peralatan bebas minyak.
Penyelenggaraan sehenti: Alat dan habis pakai dipadankan dengan model gearbox (seperti nisbah penghantaran, spesifikasi galas, dimensi meterai), menghapuskan keperluan untuk membeli alat ganti individu, mengurangkan kesilapan keserasian.
Piawaian Profesional: Ketepatan alat mematuhi spesifikasi penyelenggaraan mekanikal (seperti kesilapan perengkuh tork ≤ ± 3%), prestasi yang boleh dibeli memenuhi keadaan operasi kotak gear (seperti rintangan suhu meterai minyak ≥ 120 ℃, hayat pengoksidaan minyak gear ≥ 2000 jam).
Iii. Proses Penyelenggaraan Tipikal Aplikasi Atlas Copco
Fasa pembongkaran: Gunakan pasu khusus untuk mengeluarkan penutup kotak gear pada tork yang ditentukan, dengan selamat mengeluarkan aci gear menggunakan remover, dan membongkar galas menggunakan penarik (untuk mengelakkan operasi ganas yang boleh menyebabkan kerosakan pada leher aci).
Fasa Ujian: Gunakan penunjuk dail untuk mengukur pelepasan radial dan pelepasan gear (nilai standard biasanya 0.15-0.3mm), periksa pelepasan galas (jika melebihi 0.2mm, penggantian diperlukan), dan mengukur kebosanan permukaan mengawan perumahan.
Pembersihan dan Penggantian: Ultrasonik Bersihkan bahagian sistem gear dan aci, menggantikan galas yang dipakai dan anjing laut, menggunakan gris pelincir khas ke permukaan meshing gear.
Reassembly dan penentukuran: Tepat menetapkan semula perumahan mengikut pin mencari, sama rata mengetatkan bolt (ikuti prinsip pengetatan langkah demi langkah pepenjuru), dan akhirnya menguji fleksibiliti putaran sistem aci dan prestasi pengedap.
