Jenis dan Aplikasi Utama
Gandingan elastik

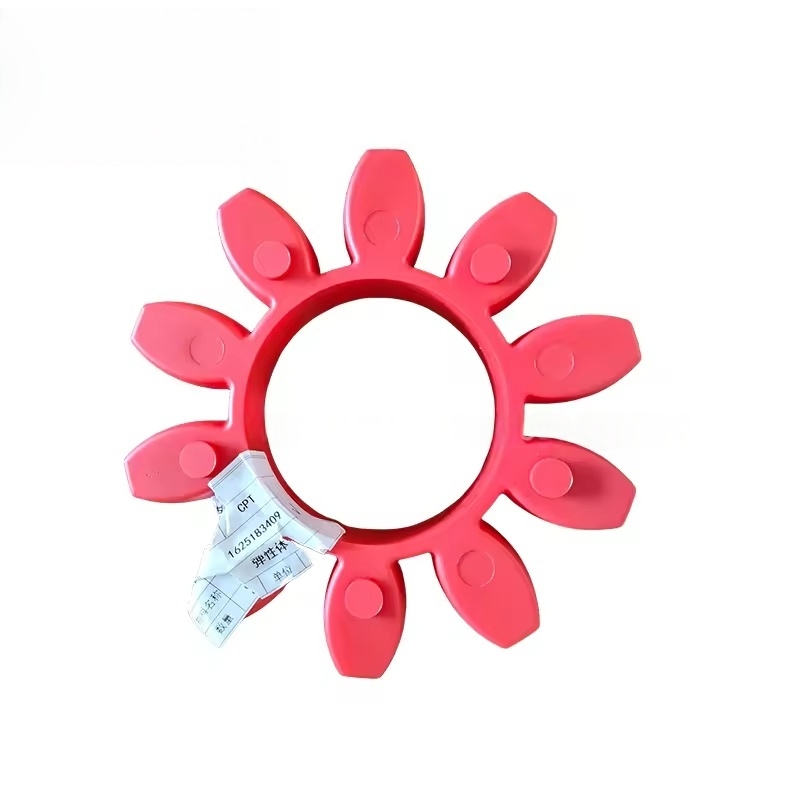

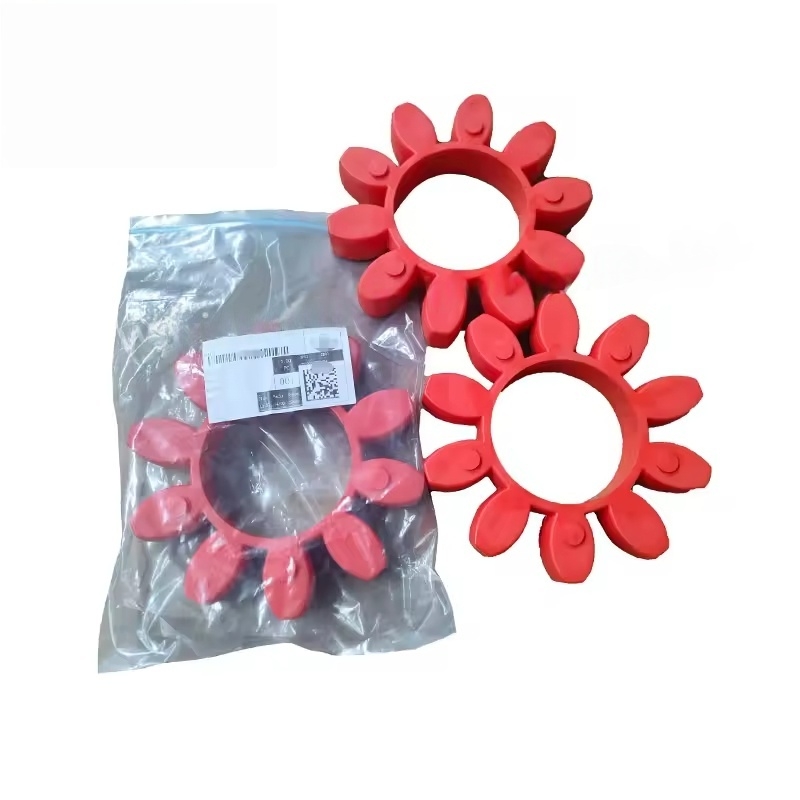

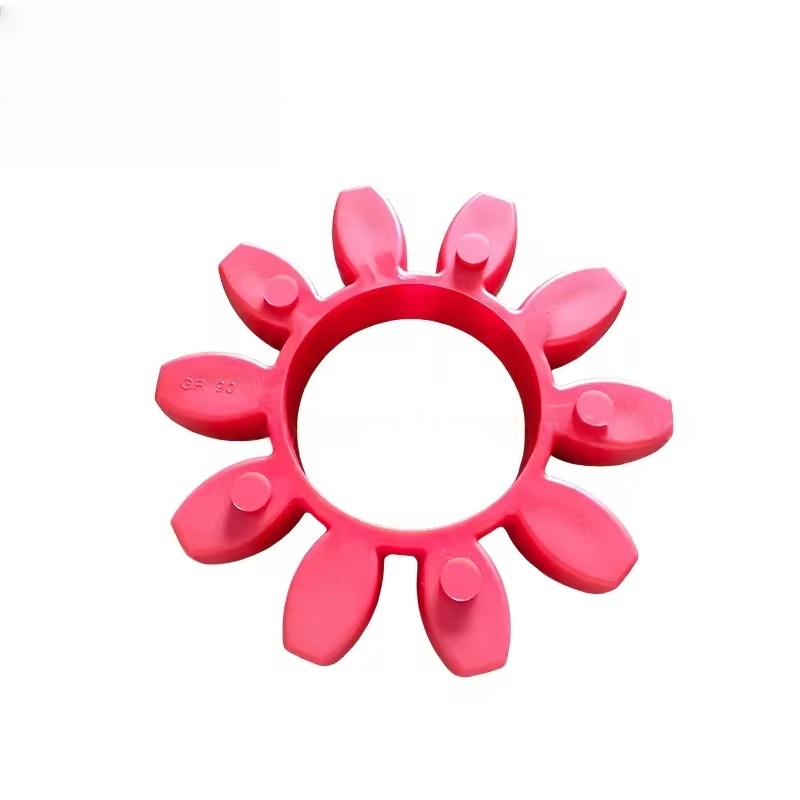

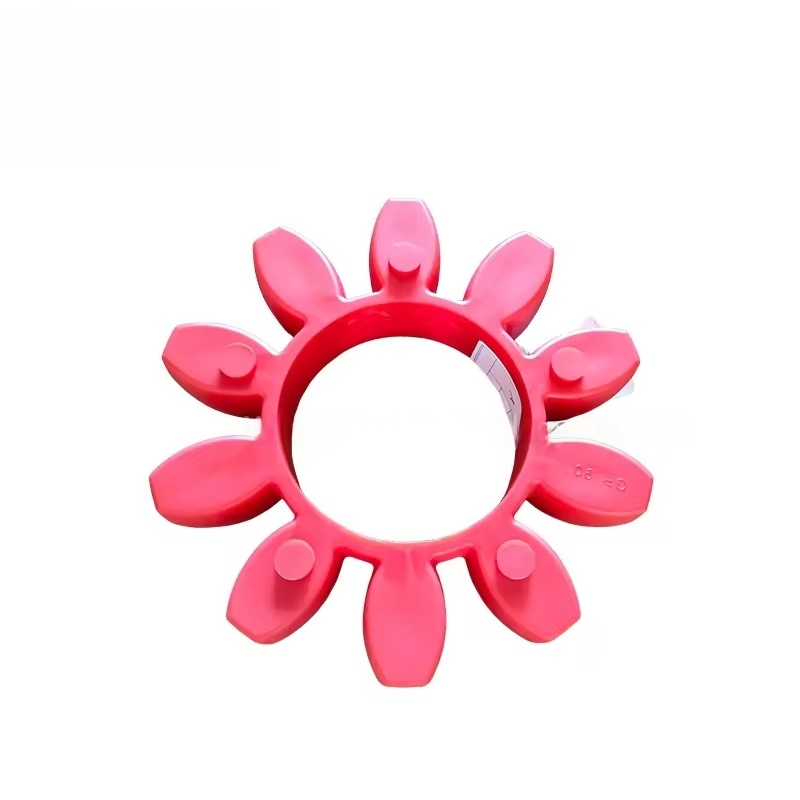

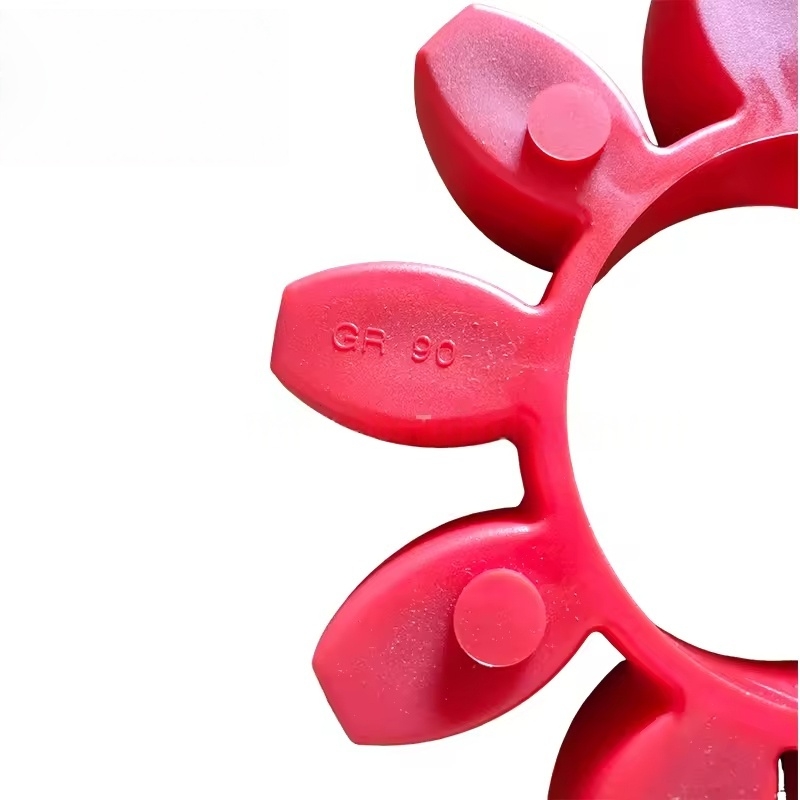

Jenis yang paling biasa: digunakan secara meluas dalam pemampat udara skru kecil dan sederhana (seperti siri GA), yang terdiri daripada dua gandingan separuh dan badan elastik pertengahan (diperbuat daripada getah atau poliuretana).
Ciri -ciri:
Mempunyai keanjalan tertentu, mampu menyerap penyimpangan pemasangan antara motor dan unit utama (paksi, radial dan sudut).
Mengurangkan penghantaran getaran, menurunkan bunyi operasi, dan melindungi galas unit motor dan utama.
Struktur mudah, penyelenggaraan mudah, dan badan elastik boleh diganti secara berasingan apabila dipakai.
Gandingan tegar
Senario aplikasi: Beberapa model penghantaran bersaiz besar atau sangat tepat. Terdiri daripada komponen sambungan tegar logam.
Ciri -ciri:
Tiada keupayaan pampasan elastik, yang memerlukan kebocoran yang sangat tinggi antara motor dan unit utama.
Transmisi tork yang tinggi, sesuai untuk model kuasa tinggi, tetapi keperluan ketat untuk ketepatan pemasangan.
Gandingan diafragma
Senario aplikasi: Beberapa unit mewah atau berskala besar. Menggunakan diafragma logam sebagai elemen elastik.
Ciri -ciri:
Tahan kepada suhu tinggi dan pencemaran minyak, hayat perkhidmatan yang panjang, sesuai untuk keadaan yang teruk.
Boleh mengimbangi penyimpangan tertentu sambil mengekalkan ketepatan penghantaran yang tinggi. Fungsi teras
Transmisi tork: Memindahkan kuasa putaran motor dengan cekap ke unit utama pemampat untuk memastikan operasi biasa unit utama.
Pampasan sisihan: Membolehkan sisihan pemasangan kecil antara motor dan unit utama (seperti anjakan yang disebabkan oleh perubahan suhu atau getaran), mengelakkan kerosakan kepada komponen akibat tekanan tegar.
Pengasingan getaran: Menyerap getaran melalui elemen elastik, mengurangkan penghantaran getaran antara motor dan unit utama, dan memanjangkan jangka hayat peralatan.
Perlindungan beban: Reka bentuk badan elastik beberapa gandingan mempunyai fungsi pemecahan yang berlebihan untuk mengelakkan kerosakan pada motor atau unit utama disebabkan oleh beban segera.
Kesalahan biasa dan isyarat penggantian
Manifestasi kesalahan:
Getaran yang tidak normal atau bunyi yang tidak normal berlaku semasa operasi (seperti bunyi kesan logam, bunyi frekuensi tinggi).
Retak badan elastik, memakai atau penuaan (ditunjukkan sebagai keretakan permukaan, perubahan kekerasan).
Melonggarkan atau patah bolt sambungan gandingan.
Motor dan unit utama tidak sepadan, menyebabkan haus atau terlalu panas gandingan.
Masa Penggantian:
Apabila badan elastik menunjukkan haus yang jelas, retak atau pengerasan penuaan.
Apabila komponen gandingan (seperti separa gandingan) menunjukkan ubah bentuk, retak atau kerosakan benang.
Adalah disyorkan untuk memeriksa dan menggantikan mengikut keadaan haus semasa penyelenggaraan peralatan utama (biasanya selepas 20,000 hingga 30,000 jam operasi).
Langkah berjaga -jaga penggantian dan penyelenggaraan
Bahagian kilang asal yang disukai: Dimensi, bahan dan ketepatan Atlas Copco Couplings sepadan dengan model tertentu (seperti spesifikasi gandingan untuk siri GA kuasa yang berbeza adalah berbeza), dan hanya bahagian kilang asal mesti digunakan untuk mengelakkan getaran atau kegagalan penghantaran disebabkan saiz ketidakcocokan.
Ketepatan pemasangan:
Apabila menggantikan, betul betulkan sepadan motor dan unit utama (penyimpangan radial dan paksi biasanya diperlukan ≤ 0.1mm), mengukur menggunakan penunjuk dail, dan lain -lain.
Apabila memasang badan elastik, pastikan tiada herotan, dan ketatkan secara merata bolt ke tork yang ditentukan.
Pemeriksaan biasa:
Semak keadaan badan elastik, ketegangan bolt dan suhu operasi semasa penyelenggaraan harian.
Hentikan mesin dalam masa apabila getaran yang tidak normal dikesan dan periksa dengan segera untuk mengelakkan pengembangan kesalahan.
