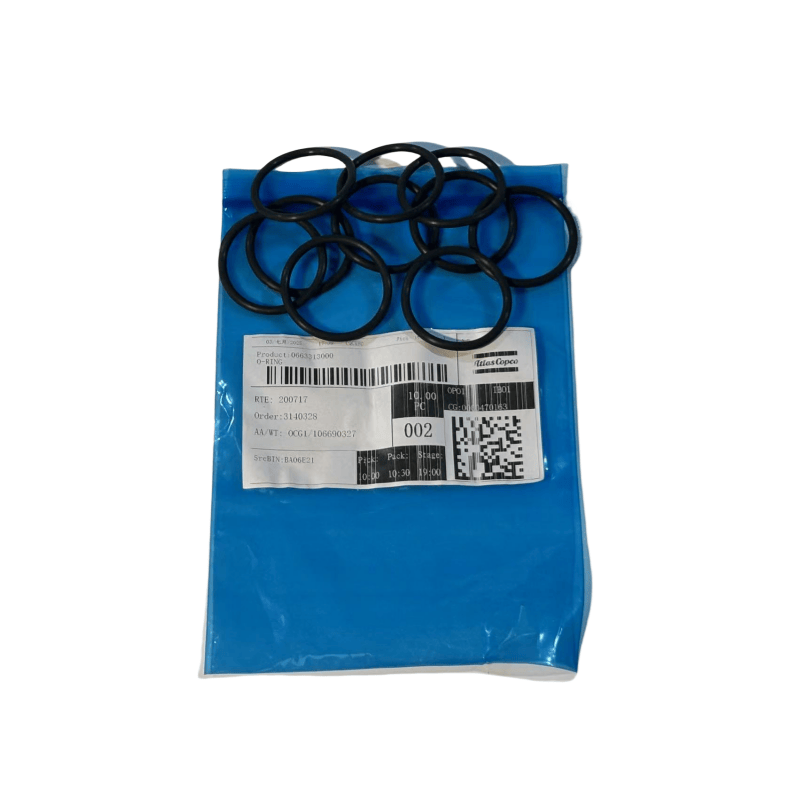

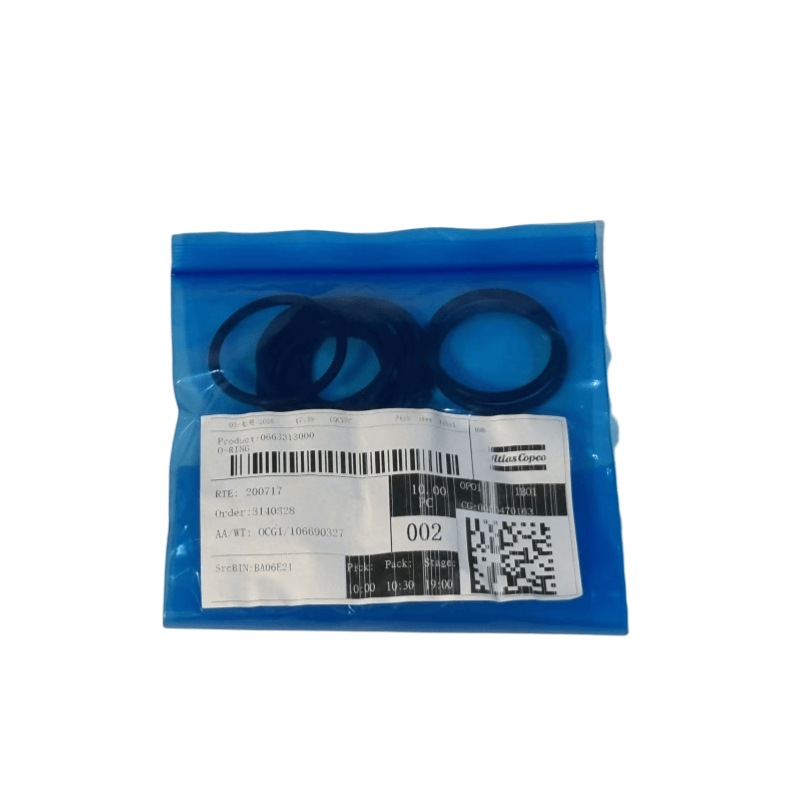

Atlas Copco Air Compressor Oring Jenis Utama dan Lokasi Aplikasi

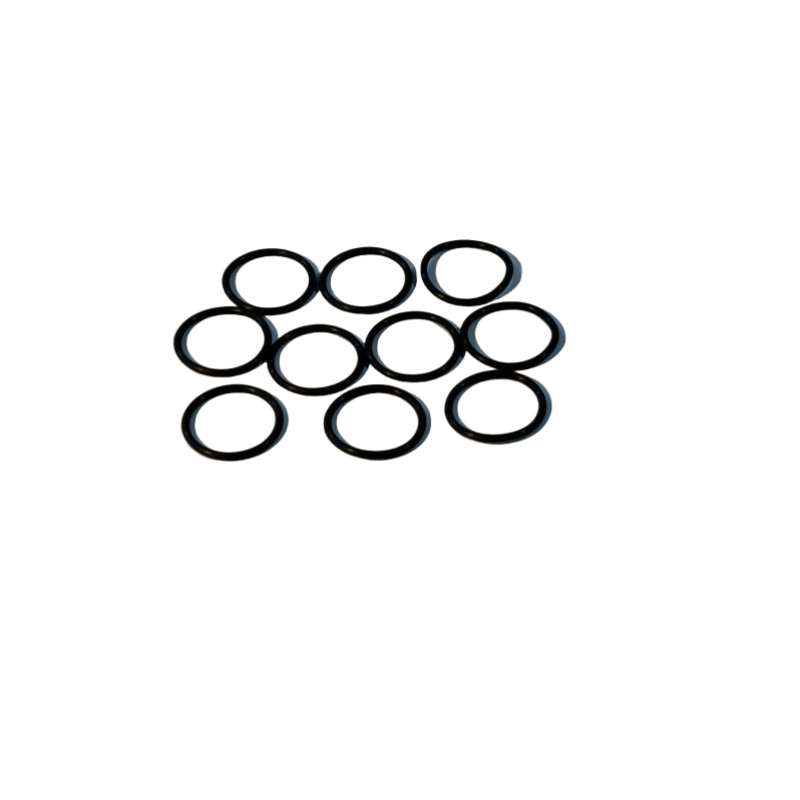

Cincin pengedap o-jenis
Yang paling banyak digunakan, sering dijumpai dalam penutup silinder, penutup injap, sendi paip minyak, dll.
Ciri -ciri: Struktur mudah, kos rendah, mencapai pengedap melalui ubah bentuk elastiknya sendiri, serasi dengan pelbagai permukaan pengedap, tahan minyak, dan mampu menahan tekanan tertentu (biasanya ≤ 30 MPa).
Cincin pengedap berbentuk cawan (seperti berbentuk U, berbentuk V, berbentuk Y)
Kebanyakannya digunakan untuk komponen gerakan reciprocating, seperti di antara omboh dan silinder pemampat udara jenis omboh, atau di antara rod omboh dan penutup silinder.
Ciri -ciri: Bibir rapat mematuhi permukaan pengedap, kesan pengedap bertambah dengan peningkatan tekanan, sesuai untuk senario pengedap dinamik, dan mempunyai rintangan haus yang baik.
Cincin pengedap komposit
Terdiri daripada getah dan bahan seperti logam dan plastik (seperti stroff, cincin kelenjar), yang biasa digunakan di hujung aci pemampat udara skru tekanan tinggi dan pemisah minyak, dll.
Ciri-ciri: Menggabungkan pengedap elastik dan sokongan tegar, tahan tekanan tinggi (sehingga 100 MPa atau lebih), tahan penyemperitan, sesuai untuk putaran berkelajuan tinggi atau penyegelan gerakan.
Meterai minyak bingkai
Atlas Copco Air Compressor Oring terutamanya digunakan untuk pengedap aci berputar (seperti crankshaft, aci motor), menghalang kebocoran minyak pelincir.
Ciri -ciri: Mengandungi bingkai logam untuk meningkatkan ketegaran, bibir diperketatkan oleh musim bunga, sesuai untuk keadaan berputar, kesan debu yang baik.
Bahan dan ciri biasa
Nitrile Rubber (NBR): Rintangan minyak yang baik, sesuai untuk suhu -20 ℃ ~ 120 ℃, adalah bahan cincin pengedap yang paling biasa digunakan di pemampat udara, sesuai untuk kebanyakan sistem pelincir minyak.
Fluororubber (FKM): Tahan kepada suhu tinggi dan rendah (-20 ℃ ~ 200 ℃), tahan kakisan kimia, sesuai untuk tekanan tinggi, suhu tinggi atau hubungan dengan media khas (seperti kawasan minyak suhu tinggi mesin skru).
Getah silikon (VMQ): Julat suhu yang luas (-60 ℃ ~ 200 ℃), tetapi rintangan minyak yang lemah, kebanyakannya digunakan untuk pengedap pemampat udara rendah atau bebas minyak.
Polyurethane (PU): Rintangan haus yang sangat baik, sesuai untuk penyegelan gerakan (seperti pengedap omboh), julat suhu -30 ℃ ~ 80 ℃.
