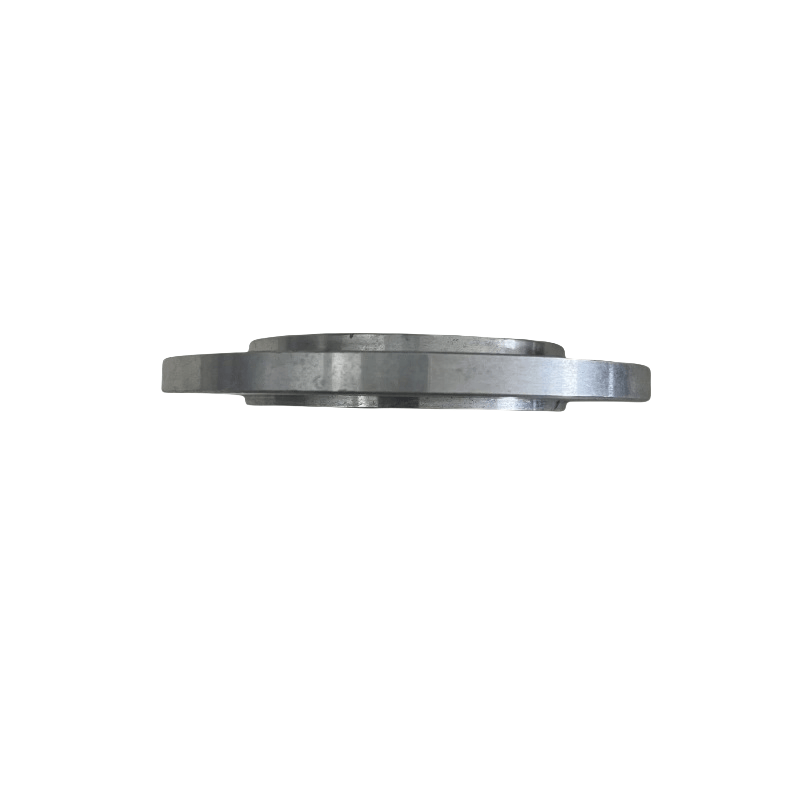

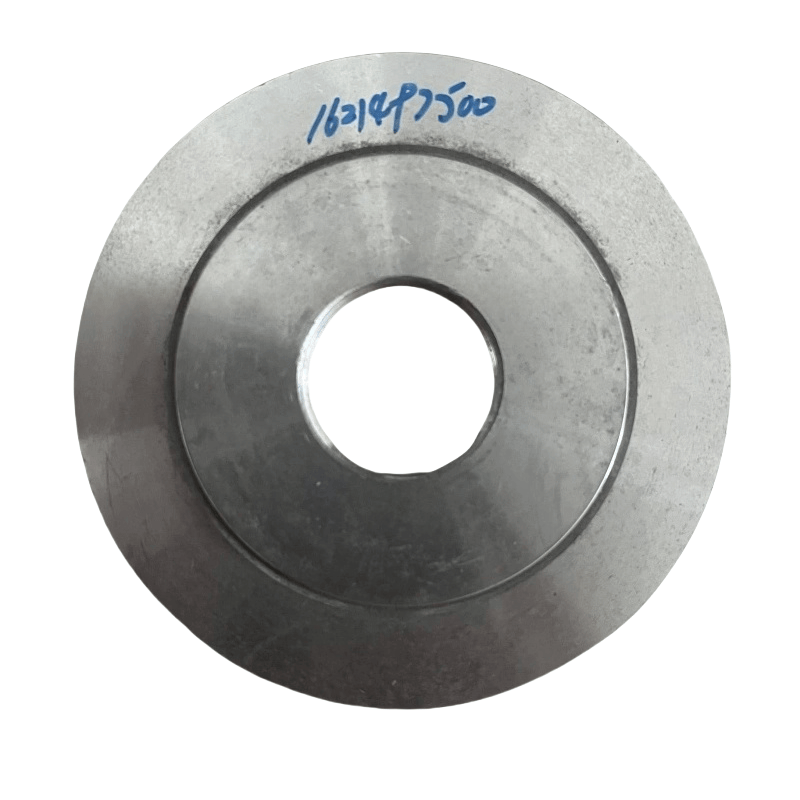

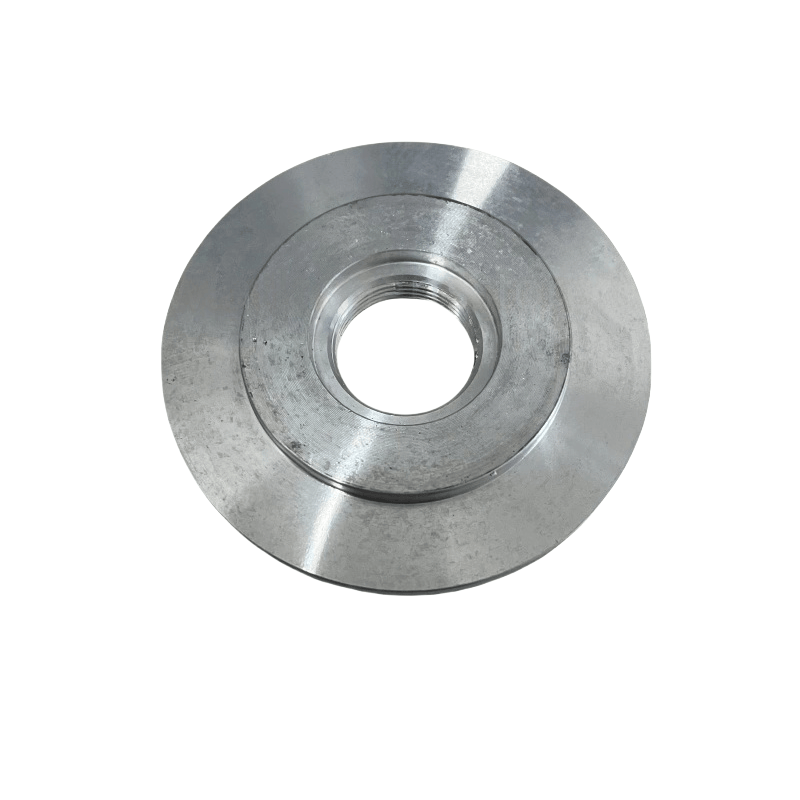

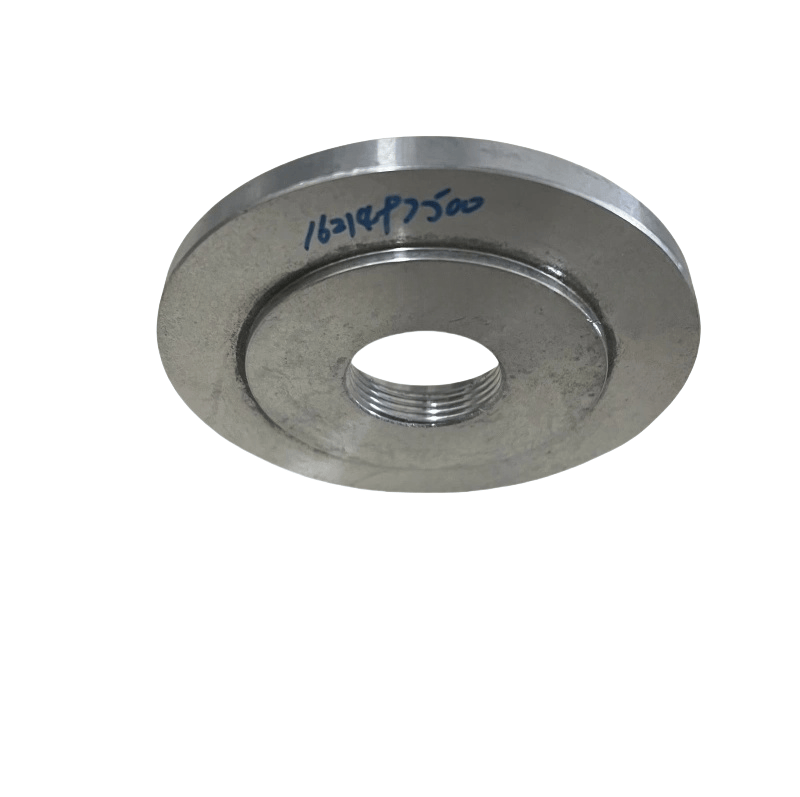

Atlas Copco Air Compressor Valve Cover Plate Fungsi Utama
Pengedap dan Bearing Tekanan: Ia dimeteraikan dengan badan injap melalui unsur-unsur pengedap (seperti gasket, O-ring), membentuk rongga tertutup yang dapat menahan tekanan udara termampat (biasanya konsisten dengan tekanan kerja sistem, 0.7 ~ 1.6 MPa), mencegah kebocoran gas.
Melindungi komponen dalaman: Ia meliputi dan melindungi komponen dalaman injap tekanan (seperti teras injap, mata air, diafragma, dan lain -lain) untuk mengelakkan habuk, minyak, dan kekotoran lain daripada memasuki dan menjejaskan kepekaan injap.
Penetapan dan kedudukan: Ia ditetapkan kepada badan injap dengan bolt untuk memastikan bahawa komponen dalaman (seperti mata air, teras injap) berada dalam kedudukan yang betul, menjamin ketepatan operasi injap tekanan.
Bantuan penghantaran tekanan: Sesetengah plat perlindungan direka dengan lubang penginderaan tekanan atau saluran, yang boleh memindahkan tekanan sistem ke diafragma atau omboh di dalam injap, membantu dalam merealisasikan fungsi peraturan tekanan.
Struktur dan ciri biasa
Komposisi Struktur:
Badan utama: kebanyakannya diperbuat daripada lembaran logam (seperti besi tuang, aloi aluminium, keluli karbon) melalui stamping atau pemutus, dengan ketebalan tertentu (biasanya 3 ~ 10mm) untuk memastikan kapasiti galas tekanan.
Lubang -lubang sambungan: Lubang bolt berganda diedarkan dengan circumferential untuk penetapan dengan badan injap; Pusat ini mungkin mempunyai lubang pemerhatian (dengan penutup telus) atau antara muka tekanan.
Alur pengedap: Permukaan sendi di antara plat penutup dan badan injap biasanya mempunyai alur pengedap berbentuk cincin untuk memasang gasket atau O-cincin.
Klasifikasi (dengan jenis injap tekanan yang sepadan):
Tekanan mengekalkan plat penutup injap: Dipasang pada injap mengekalkan tekanan di outlet pemisah gas minyak, ia menahan tekanan dalaman pemisah untuk memastikan sistem menetapkan tekanan yang mencukupi sebelum membenarkan udara termampat menjadi output.
Plat penutup injap memunggah: Digunakan untuk mengawal pemuatan/pemunggahan pemampat udara, plat penutup perlu bekerjasama dengan diafragma atau omboh untuk menghantar isyarat tekanan dan mencapai pembukaan dan penutupan injap.
Plat penutup injap keselamatan: Melindungi teras musim bunga dan injap di dalam injap keselamatan untuk memastikan injap keselamatan dapat melompat dan melegakan tekanan apabila tekanan berlebihan berlaku.
Parameter dan bahan utama
Parameter Teras:
Dimensi: Diameter luar, diameter bulatan pengedaran lubang bolt, dan saiz alur pengedap perlu dipadankan sepenuhnya dengan badan injap untuk memastikan pengedap pemasangan.
Kapasiti Tekanan Bahan: Ia perlu memenuhi tekanan kerja injap tekanan yang sepadan (seperti plat penutup injap keselamatan perlu menahan lebih daripada 1.1 ~ 1.2 kali tekanan yang dinilai sistem).
Ketepatan permukaan: Kebosanan dan kekasaran permukaan sendi perlu memenuhi piawaian (biasanya kebosanan ≤ 0.1mm/m, kekasaran RA ≤ 3.2μm), mengelakkan kebocoran akibat lekatan yang lemah.
Bahan Biasa:
Cast Iron (HT250): Kos rendah, ketegaran yang baik, sesuai untuk tekanan rendah (≤1MPa), persekitaran yang tidak menghakis.
Aloi aluminium (ADC12): Berat ringan, tahan kakisan, sering digunakan dalam injap tekanan pemampat udara bersaiz sederhana.
Keluli karbon (Q235 atau 45# keluli): Kekuatan tinggi, sesuai untuk injap tekanan tekanan tinggi (> 1MPa), ada yang memerlukan galvanisasi atau lukisan untuk pencegahan karat.
