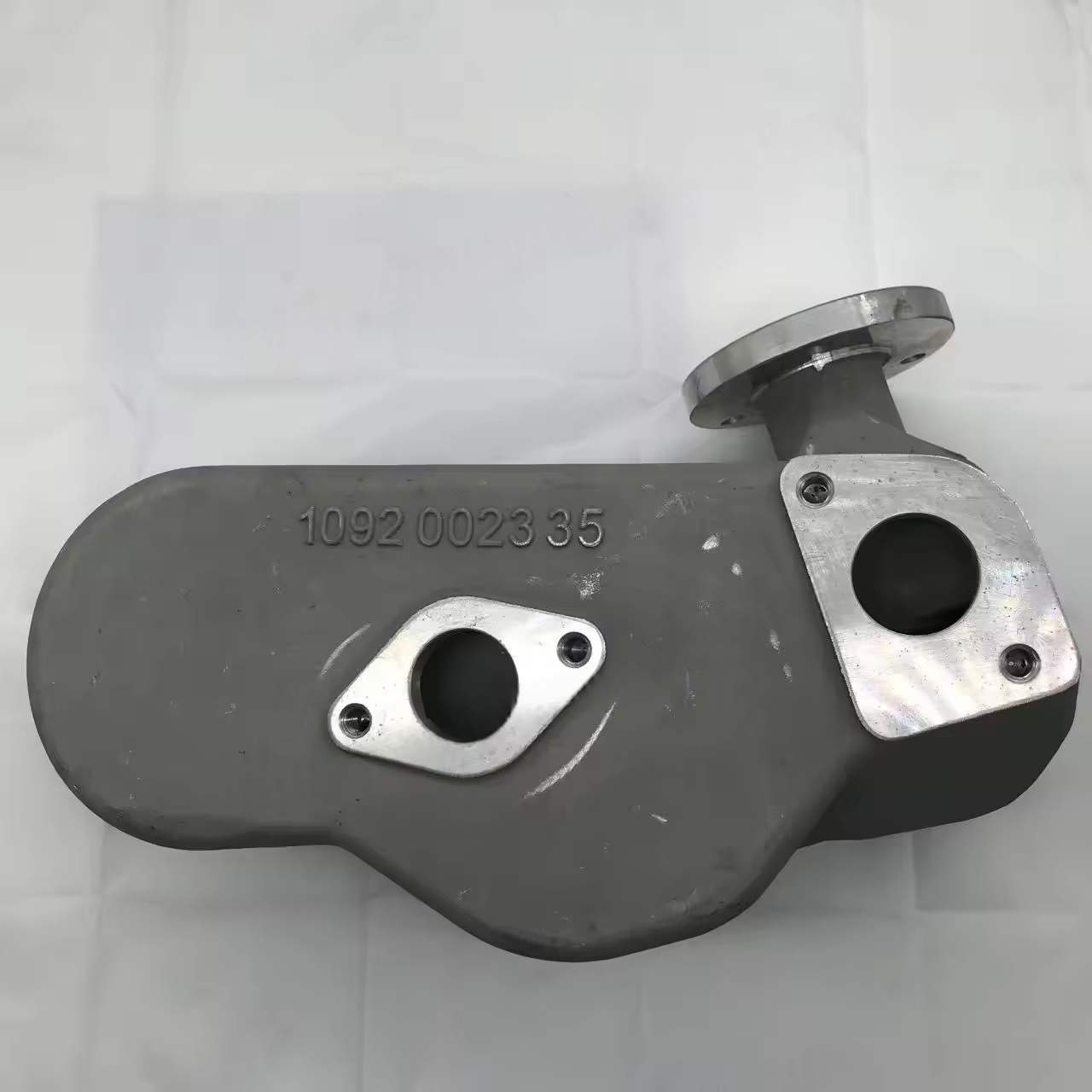

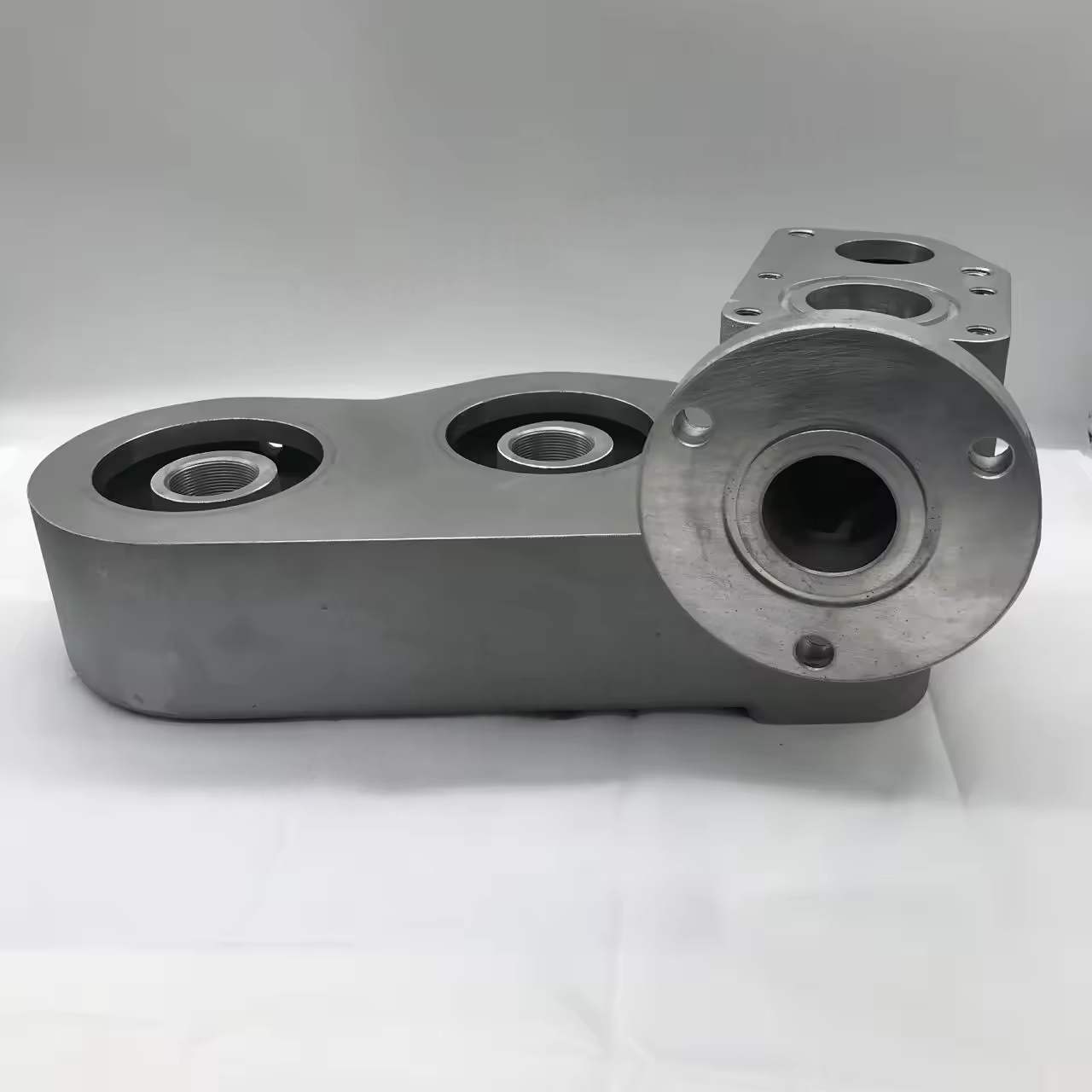

I. Fungsi Utama Atlas Copco Air Compressor Oil Filter Housing
Sokongan Struktur: Tetapkan elemen penapis dan membentuk ruang penapisan yang dimeteraikan untuk memastikan minyak pelincir hanya boleh ditapis melalui elemen penapis.
Galas tekanan: Boleh menahan tekanan kerja sistem peredaran minyak pelincir (biasanya 0.4 - 1.0 MPa), menghalang kerang dari retak akibat tekanan minyak yang berlebihan.
Panduan Aliran Minyak: Melalui Reka Bentuk Saluran Aliran Dalaman, membimbing minyak untuk memasuki elemen penapis secara merata, mengelakkan litar pintas atau aliran yang tidak rata, dan memastikan kecekapan penapisan.
Perlindungan Pengedap: Dikombinasikan dengan penutup akhir atau komponen menghubungkan untuk membentuk meterai, menghalang minyak yang tidak diisi daripada bocor atau minyak yang ditapis daripada tercemar lagi.
Ii. Bahan dan Pembuatan Atlas Copco Air Compressor Oil Filter Housing
Bahan biasa
Kebanyakan menggunakan besi tuang (seperti HT200) atau aloi aluminium: besi tuang mempunyai kekuatan yang tinggi dan kos rendah, sesuai untuk keadaan tekanan tinggi; Aloi aluminium ringan dan mempunyai pelesapan haba yang baik, kebanyakannya digunakan di kompresor kecil dan sederhana.
Sesetengah model mewah menggunakan plastik kejuruteraan (nilon bertetulang): rintangan kakisan yang kuat, tetapi hanya terpakai kepada sistem tekanan rendah (≤ 0.6 MPa). Proses pembuatan
Perumahan besi tuang: Ia dibuat oleh pemutus pasir atau pemutus ketepatan, dan dinding dalaman dimesin untuk memastikan ketepatan permukaan pengedap.
Perumahan aloi aluminium: Ia kebanyakannya dibentuk oleh pemutus mati, dan permukaannya dirawat dengan anodisasi untuk meningkatkan rintangan kakisan.
Bahagian utama (seperti permukaan pengedap dan antara muka berulir) perlu dimesin dengan tepat untuk memastikan toleransi yang sesuai (biasanya gred IT7-IT9).
Iii. Titik Utama Atlas Copco Air Compressor Oil Filter Perumahan Struktur Reka Bentuk
Antara muka Inlet dan Outlet
Mereka biasanya disambungkan sambungan (seperti G1/2, G3/4) atau sambungan flange, dan arah antara muka direka mengikut susun atur saluran paip unit (radial atau paksi), dan gangguan yang sesuai atau alur O-ring disediakan di dalam untuk mencapai pengedap.
Struktur pemasangan elemen penapis
Pin kedudukan dalaman atau pengikat snap digunakan untuk memastikan pemasangan elemen penapis yang tepat dan penjajarannya dengan permukaan pengedap perumahan.
Sesetengah reka bentuk termasuk mata air atau penutup penahan untuk memampatkan elemen penapis untuk mengelakkannya daripada melonggarkan di bawah kejutan tekanan minyak.
Injap pintasan integral
Kebanyakan perumahan dikhaskan untuk lubang pemasangan injap pintasan, dan injap pintasan jenis spring (tekanan pembukaan 0.3-0.5 MPa) dipasang secara dalaman, membentuk saluran penderiaan perbezaan tekanan dengan salur masuk dan keluar elemen penapis.
Reka bentuk kekuatan
Ketebalan dinding perumahan dikira berdasarkan tekanan kerja (biasanya 3-8 mm), dan sudut bulat digunakan di sudut untuk mengelakkan kepekatan tekanan.
Model tekanan tinggi perlu menjalani ujian hidraulik (1.5 kali tekanan kerja, mengekalkan tekanan selama 30 minit tanpa kebocoran).
Iv. Masalah biasa dan penyelenggaraan Atlas Copco Air Compressor Oil Filter Housing
Kebocoran
Alasan: Pengedap permukaan goresan, penuaan O-ring, loosening berulir atau ubah bentuk perumahan.
Rawatan: Gantikan elemen pengedap, regrind permukaan pengedap, ketatkan mengikut tork yang ditentukan; Sekiranya perumahan cacat, gantikannya secara keseluruhan.
Retak atau pecah
Sebab -sebab: Operasi overpressure (seperti kegagalan injap pintasan), kecacatan bahan, daya yang tidak sekata semasa pemasangan (seperti secara paksa mengacaukan saluran paip).
Rawatan: Segera hentikan mesin dan ganti perumahan, menyiasat punca tekanan (seperti penyumbatan sistem, kegagalan injap keselamatan).
Berkarat dalaman
Alasan: Kekurangan jangka panjang penggantian pelincir membawa kepada kakisan oleh bahan berasid, atau tiada rawatan pencegahan karat dilakukan di dalam perumahan.
Rawatan: Bersihkan kawasan berkarat, ganti dengan pelincir standard yang mematuhi; Jika sangat berkarat, gantikan perumahan.
