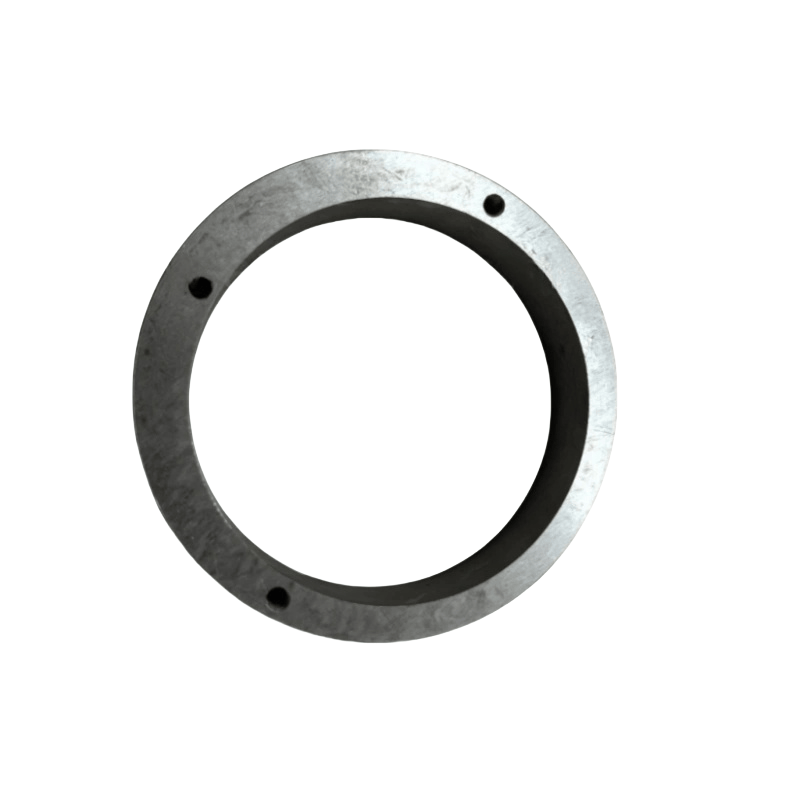

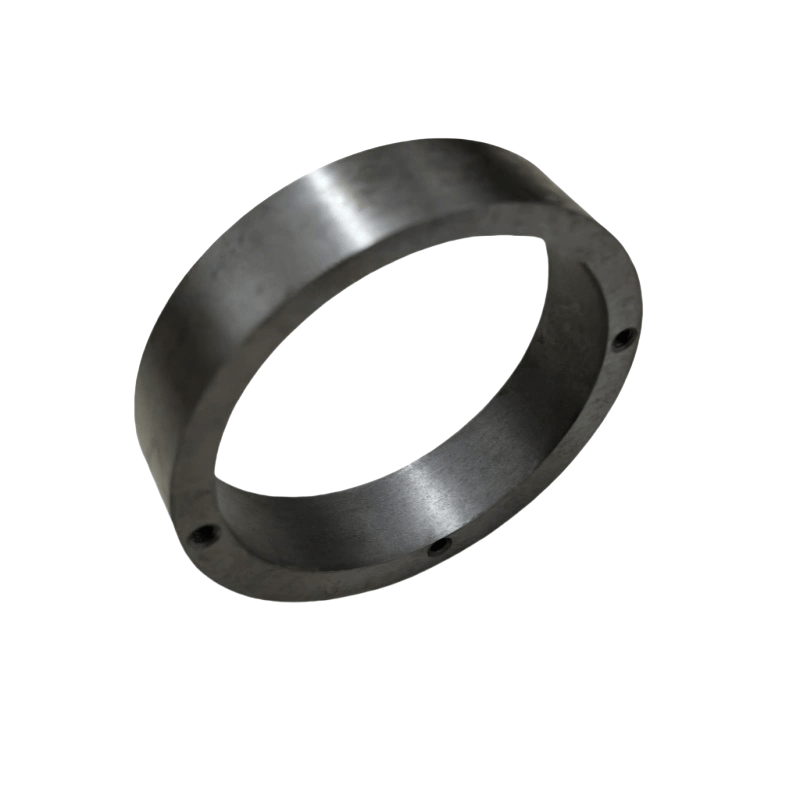

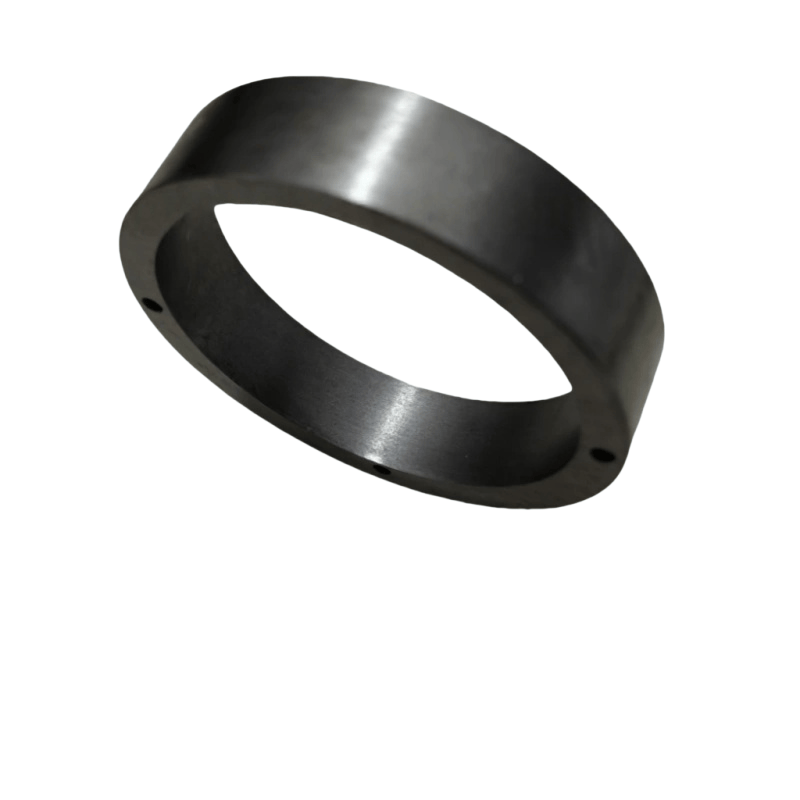

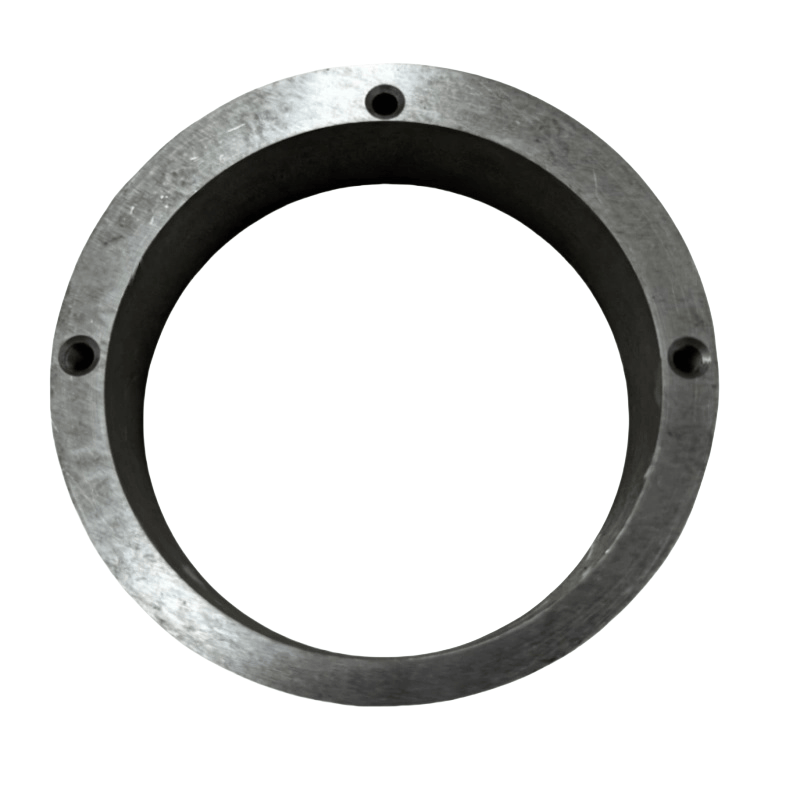

Fungsi Utama Cincin Eksentrik Atlas Copco
Bahagian pengedap khas: Di permukaan sendi bukan bulat pemampat udara (seperti titik sambungan bukan bulat di antara badan silinder dan penutup akhir, dan titik sambungan rongga yang tidak teratur), cincin berbentuk khas mengisi jurang dan mencapai pengedap dengan tepat dengan persidangan sentuhan, mencegah kebocoran gas atau kebocoran minyak.
Kedudukan dan had yang tepat: Dalam kedudukan pemasangan khas komponen seperti rotor, galas, dan piston, cincin berbentuk khas boleh mengehadkan anjakan paksi atau radial komponen, memastikan pergerakan mereka dalam julat yang direka dan mengelakkan gangguan dengan bahagian lain.
Penyerapan dan penyerapan kejutan: Beberapa cincin berbentuk khas elastik (seperti bahan getah atau komposit) boleh menyerap getaran dan kejutan semasa operasi komponen, mengurangkan bunyi dan memakai, dan melindungi bahagian mengawan ketepatan.
Membimbing dan Menyokong: Dalam trajektori yang tidak standard komponen gerakan timbal balik seperti piston dan slider, cincin berbentuk khas dapat memberikan fungsi panduan yang stabil, memastikan ketepatan dan kelancaran gerakan.
Jenis biasa dan senario aplikasi
Pengedap cincin berbentuk khas
Struktur: Keratan rentas kebanyakannya bentuk trapezoid, berbentuk baji, atau tidak teratur dengan bibir, dan bahan-bahan biasanya getah tahan minyak, polytetrafluoroethylene (PTFE), atau bahan komposit bersalut logam.
Permohonan: Alur pengedap berbentuk khas pada penutup akhir pemampat udara skru, permukaan sendi bukan bulat antara penutup silinder dan badan silinder pemampat udara jenis omboh, antara muka khas pemisah minyak, dan lain-lain.
Ciri-ciri: Bentuknya dipadankan sepenuhnya dengan alur pengedap, mencapai pengedap melalui ubah bentuk mampatan, sesuai untuk permukaan pengedap tidak standard.
Kedudukan cincin berbentuk khas
Struktur: kebanyakannya diperbuat daripada logam (seperti keluli karbon, keluli tahan karat), keratan rentas boleh berbentuk L, berbentuk T, atau melangkah, dengan toleransi dimensi yang tepat.
Permohonan: Kedudukan paksi pemutar skru berganda, pelarasan jurang kerusi dan perumahan, pemisahan komponen dalam kotak engkol, dll.
Ciri -ciri: Ketegaran yang baik, ketepatan dimensi tinggi (toleransi biasanya ≤ ± 0.02mm), memastikan ketepatan kedudukan relatif komponen.
Buffering cincin berbentuk khas
Struktur: Diperbuat daripada bahan elastik (seperti getah nitril, poliuretana), keratan rentas mungkin kosong atau mempunyai alur, dengan kapasiti mampatan tertentu.
Permohonan: Kawasan buffer antara plat injap dan kerusi injap, antara penutup omboh dan silinder, titik sambungan komponen rawan getaran.
Ciri -ciri: Boleh menyerap tenaga impak, mengurangkan hubungan keras antara bahagian logam, dan bunyi dan haus yang lebih rendah.
Membimbing cincin berbentuk khas
Struktur: Diperbuat daripada bahan tahan haus (seperti aloi tembaga, besi tuang grafit), lubang dalaman atau bulatan luar adalah bentuk yang tidak standard (seperti elips, berbentuk cincin dengan slot utama).
Permohonan: Panduan gerakan reciprocating piston berbentuk khas, menyokong bahagian aci eksentrik, dll.
Ciri-ciri: Koefisien geseran yang rendah, rintangan haus yang baik, memastikan kelancaran trajektori gerakan yang tidak standard.
Parameter dan bahan utama
Parameter Teras:
Dimensi Bentuk: Mesti dipadankan sepenuhnya dengan rongga atau alur kedudukan pemasangan, termasuk dimensi keratan rentas berbentuk khas (seperti panjang, lebar, sudut, dll.).
Ketepatan Toleransi: Terutama toleransi dimensi dan bentuk toleransi kedudukan permukaan mengawan (seperti paralelisme, serenjang), yang secara langsung mempengaruhi kesan pengedap atau kedudukan.
Prestasi Kerja: Pilih bahan yang sesuai berdasarkan keperluan keadaan kerja (mis., -20 ℃ ~ 150 ℃ Rintangan tekanan biasa 0.7 ~ 2mpa, rintangan pakai, dll.).
Bahan Biasa:
Bahan logam: keluli karbon (untuk kedudukan), keluli tahan karat (untuk rintangan kakisan), aloi tembaga (untuk membimbing tahan haus), sesuai untuk senario ketepatan tinggi dan ketepatan tinggi.
Bahan bukan logam: Getah tahan minyak (untuk pengedap, buffer), polytetrafluoroethylene (untuk pengedap geseran rendah), bahan komposit (seperti logam + komposit getah, menggabungkan ketegaran dan keanjalan).
Titik pemasangan
Langkah berjaga -jaga pemasangan:
Kedudukan pemasangan cincin berbentuk khas adalah unik, dan ia mesti diposisikan dengan ketat mengikut lukisan perhimpunan untuk mengelakkan kesilapan pemasangan atau misalignment (beberapa cincin berbentuk khas mempunyai arah).
Sebelum pemasangan, bersihkan burrs dan kekotoran pada permukaan mengawan. Untuk cincin berbentuk khas elastik, elakkan menggunakan alat tajam untuk cengkaman dan menyebabkan goresan atau air mata. Untuk cincin berbentuk khas logam, perhatian harus dibayar kepada pelepasan di antara mereka. Jika mereka terlalu ketat, ia boleh menyebabkan kesukaran pemasangan atau jamming komponen; Jika mereka terlalu longgar, ia akan menjejaskan ketepatan kedudukan.
