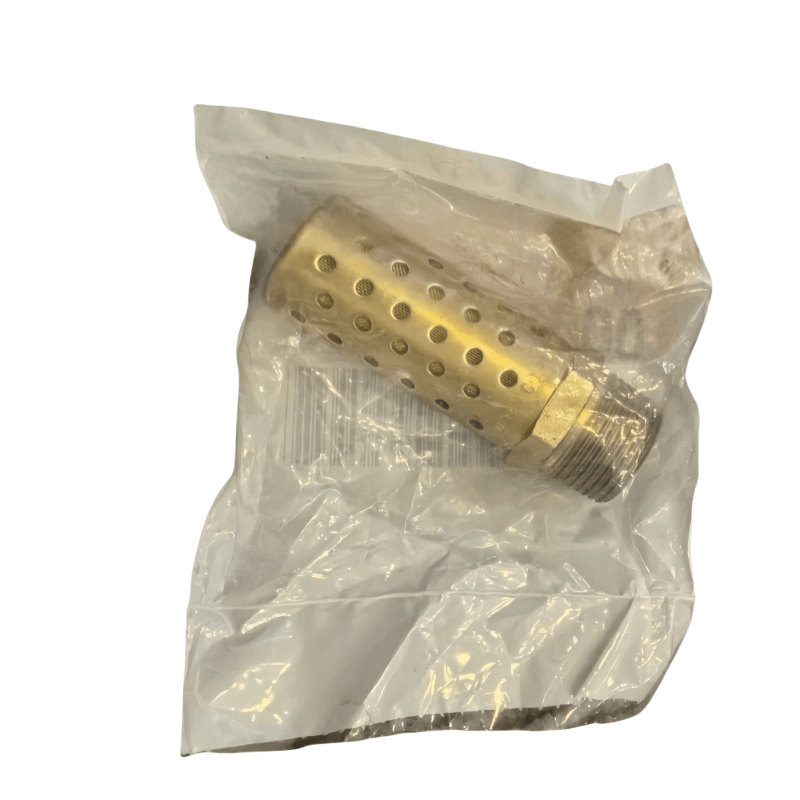

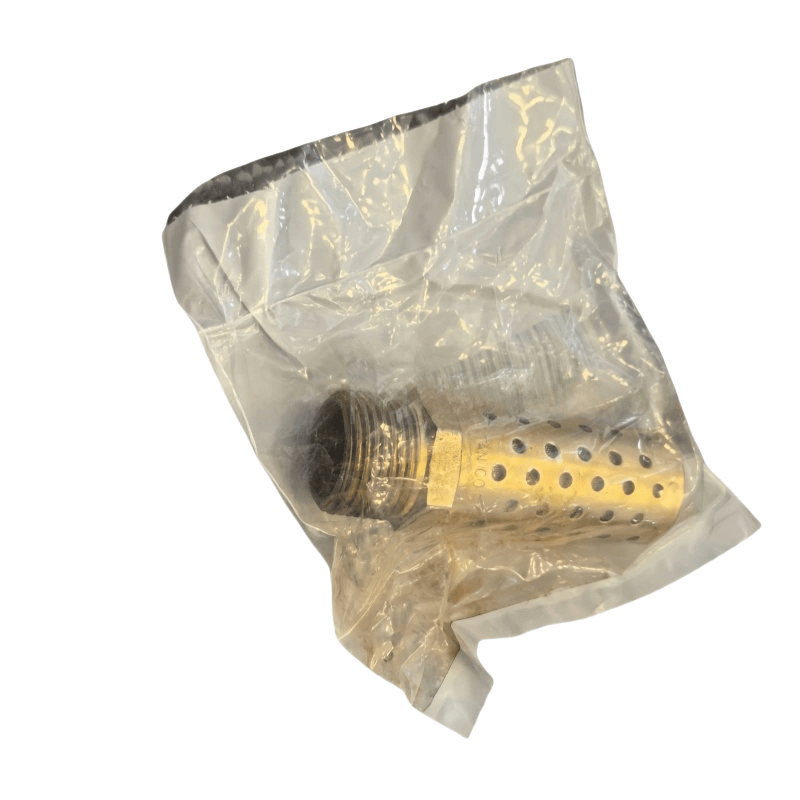

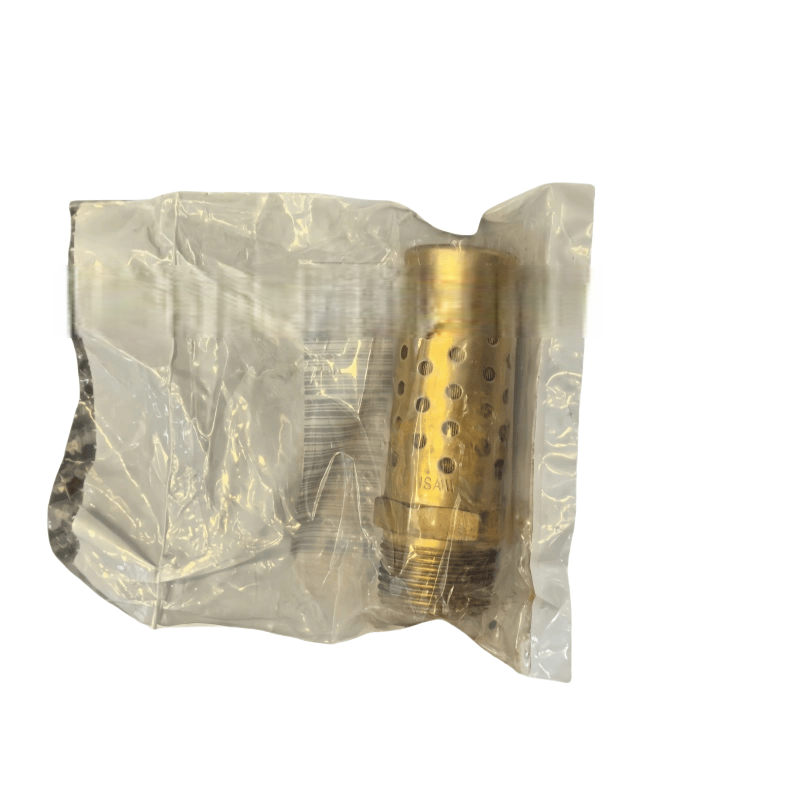

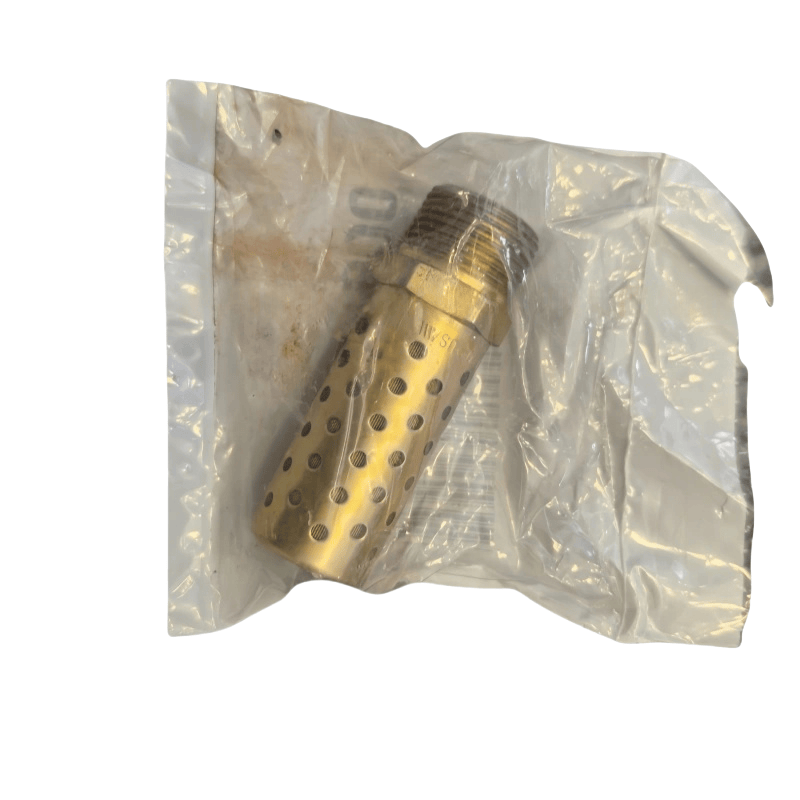

Fungsi utama Atlas Copco Muffler
Pengurangan bunyi dan pelemahan: Semasa operasi pemampat udara, pelabuhan pengambilan dan ekzos akan menghasilkan bunyi yang sengit kerana gangguan aliran udara berkelajuan tinggi (biasanya antara 80 hingga 120 decibels). Muffler menyerap dan mencerminkan gelombang bunyi melalui struktur tertentu, mengurangkan bunyi dalam piawaian perlindungan alam sekitar (umumnya ≤ 85 desibel), melindungi pendengaran pengendali dan mengurangkan kesan ke atas persekitaran sekitar.
Menstabilkan aliran udara: Sesetengah muffler direka untuk mengoptimumkan laluan aliran udara, mengurangkan pergolakan dan mengelakkan kehilangan tekanan yang disebabkan oleh aliran udara yang kacau, memastikan pengambilan dan kecekapan ekzos pemampat udara.
Penapisan dan Perlindungan: Muffler pengambilan sering mengintegrasikan fungsi penapisan untuk mengelakkan habuk dan kekotoran daripada memasuki pemampat udara, mengurangkan memakai peralatan dan memperluaskan hayat perkhidmatannya.
Jenis biasa dan senario aplikasi
Berdasarkan lokasi dan fungsi pemasangan, mereka dibahagikan kepada kategori berikut:
Muffler pengambilan
Dipasang di pelabuhan pengambilan pemampat udara, digunakan untuk mengurangkan bunyi aerodinamik yang dihasilkan semasa sedutan.
Strukturnya adalah gabungan rintangan (menggunakan rongga untuk mencerminkan gelombang bunyi) dan rintangan (mengisi bahan penyerap bunyi seperti bulu kaca, seramik berliang), dengan mengambil kira kedua-dua pengurangan bunyi dan kecekapan pengambilan.
Sesuai untuk semua jenis pemampat udara, terutama piston dan pemampat udara jenis skru.
Muffler ekzos
Dipasang di pelabuhan ekzos pemampat udara atau paip ekzos tangki penyimpanan, mengurangkan bunyi aliran udara tekanan tinggi semasa pelepasan udara termampat.
Oleh kerana tekanan ekzos yang tinggi (biasanya 0.7-1.3 MPa), reka bentuk tahan tekanan tinggi diperlukan. Struktur ini terutamanya rintangan (seperti ruang pengembangan, ruang resonans), mengelakkan penyebaran bahan penyerap bunyi oleh aliran udara tekanan tinggi.
Selalunya digunakan dalam pemampat udara ekzos sekejap (seperti jenis omboh) atau saluran paip ekzos injap keselamatan.
Pelepasan muffler
Direka khusus untuk banyak udara yang dilepaskan semasa pemunggahan pemampat udara, dengan keperluan pengurangan bunyi yang lebih tinggi (biasanya perlu mengurangkan desibel 30-50).
Ia mengamalkan struktur komposit pelbagai peringkat pengurangan tekanan, pengembangan, dan bahan penyerap bunyi, yang bukan sahaja dapat mengurangkan bunyi tetapi juga perlahan-lahan melepaskan tekanan, mengelakkan kesan aliran udara.
Prinsip Reka Bentuk Teras
Muffling Resistif: Menggunakan bahan penyerap bunyi berliang (seperti kapas menyerap bunyi, dawai logam) untuk menyerap tenaga bunyi dan mengubahnya menjadi tenaga haba untuk pelesapan, sesuai untuk bunyi frekuensi pertengahan hingga tinggi.
Muffling tahan: Melalui perubahan keratan rentas paip (seperti ruang pengembangan, tiub penguncupan) atau ruang resonans, membuat gelombang bunyi mencerminkan dan mengganggu untuk membatalkan, sesuai untuk bunyi frekuensi rendah.
Resonans-digabungkan: Menggabungkan dua prinsip di atas, ia secara serentak dapat mengurangkan bunyi bising tinggi, sederhana, dan rendah, dengan pelbagai aplikasi yang lebih luas.
Pemilihan dan Pemasangan Mata Utama
Parameter pemilihan
Padankan jumlah pelepasan (m³/min) dan tekanan (MPA) pemampat udara untuk memastikan diameter muffler sepadan dengan saluran paip, mengelakkan kehilangan tekanan yang berlebihan.
Pengurangan Kebisingan: Berdasarkan keperluan bunyi di laman web ini, pilih produk dengan pengurangan bunyi ≥ 20 desibel (rujuk kepada parameter prestasi akustik yang disediakan oleh pengilang).
Bahan: Muffler pengambilan boleh dipilih dari aloi aluminium, plastik kejuruteraan (ringan, karat-bukti); Muffler ekzos / pelepasan perlu dipilih dari keluli karbon, keluli tahan karat (tahan tekanan tinggi, suhu tinggi).
Langkah berjaga -jaga pemasangan
Pastikan meterai yang baik dengan antara muka pemampat udara untuk mengelakkan pemulihan bunyi atau penurunan kecekapan akibat kebocoran udara.
Pasang muffler dekat dengan sumber bunyi (seperti port pengambilan, pelabuhan ekzos), memendekkan laluan penyebaran bunyi.
Betulkan dengan tegas untuk mengelakkan sekunder
